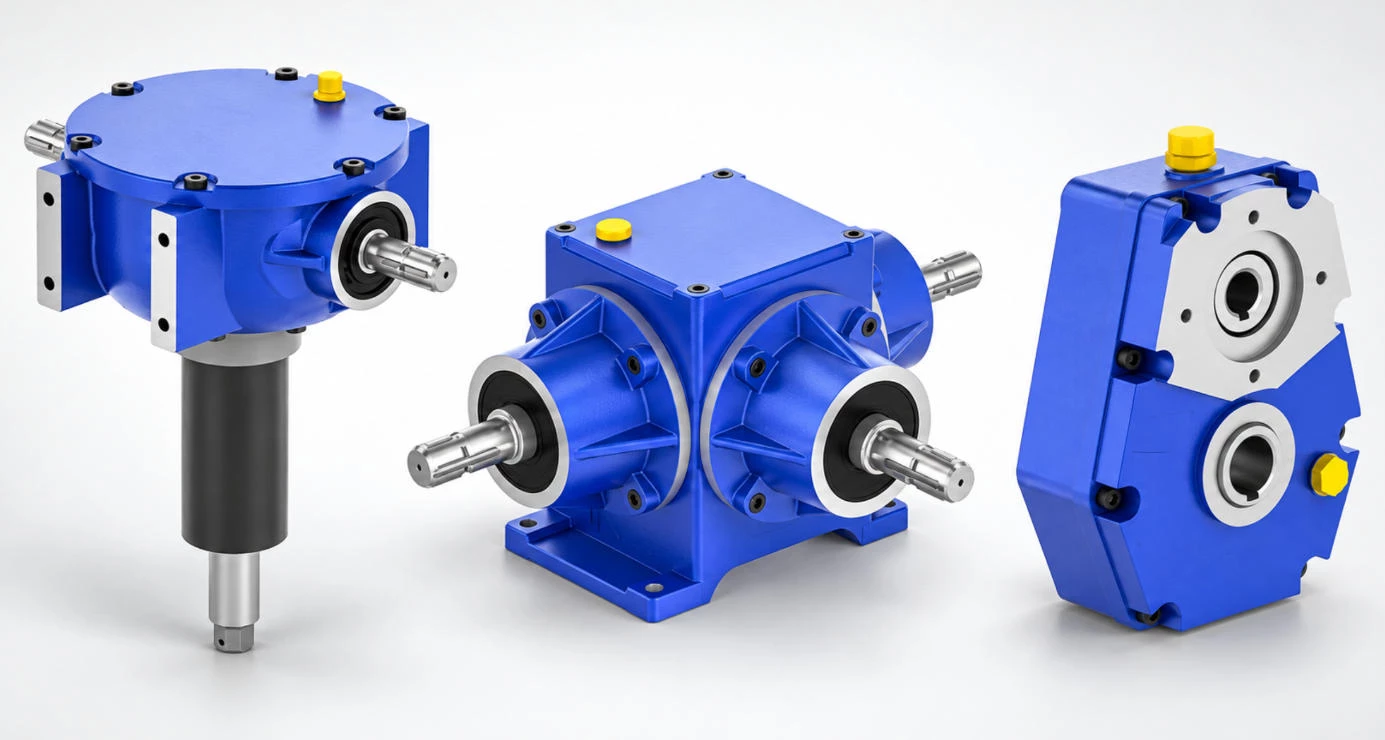

Редукторы для свеклоуборочных машин DI-SAN DS302, DS308 и DS309

Свеклоуборочная машина объединяет несколько рабочих и транспортирующих механизмов, которым требуются разные значения частоты вращения и крутящего момента. Для согласования параметров привода применяются редукторы, передающие механическую мощность, изменяющие скорость вращения и распределяющие её между валами.

Турецкий производитель DI-SAN предлагает для свеклоуборочных машин три модели: DS302, DS308 и DS309. Все они рассчитаны на входную частоту 540 об/мин, но существенно различаются по передаточному числу, выходной скорости, допустимой мощности, крутящему моменту и конструкции.

Поэтому эти редукторы нельзя рассматривать как взаимозаменяемые варианты одного узла. Каждая модель предназначена для определённой кинематической схемы и силового режима привода.

Для какой техники предназначены DS302, DS308 и DS309

В официальной документации DI-SAN область применения всех трёх моделей обозначена как Beet Harvesting Machine — свеклоуборочная машина.

Производитель не связывает редукторы с конкретными марками или моделями техники. Это означает, что совместимость необходимо определять по характеристикам установленного агрегата, его маркировке, расположению валов и монтажной геометрии.

Одинаковое назначение не означает одинаковых функций. В конструкции одной свеклоуборочной машины могут использоваться приводы с разными требованиями к скорости и моменту. Одному механизму требуется значительное снижение частоты вращения, другому — передача мощности без изменения оборотов, а третьему — работа с особенно высоким крутящим моментом.

Технические характеристики редукторов

Основное различие между моделями заключается не только в мощности. DS302 и DS309 снижают частоту вращения, тогда как DS308 передаёт вращение без изменения скорости. При этом наиболее высокий выходной момент обеспечивает DS309.

DI-SAN DS302: трёхкратное снижение скорости

Редуктор DI-SAN DS302 имеет передаточное число 3:1. При входной частоте 540 об/мин выходной вал вращается со скоростью 180 об/мин.

Модель рассчитана на входную мощность 30 л. с., или 22 кВт. Заявленный выходной крутящий момент составляет 1150 Н·м. Таким образом, DS302 предназначен для привода, которому требуется существенное снижение скорости и соответствующий силовой режим на выходе.

В конструкции используется коническая зубчатая передача. По официальной схеме в редукторе установлены три конических колеса, формирующие один входной и два выходных потока вращения. Такая компоновка позволяет не только снизить скорость, но и передать мощность на два вала.

Для DS302 предусмотрено 0,50 л масла SAE 90 или SAE 140. Масса редуктора составляет 16,50 кг.

DI-SAN DS308: передача 1:1 без изменения оборотов

Редуктор DI-SAN DS308 имеет передаточное число 1:1. Входной и выходной валы работают с одинаковой частотой 540 об/мин.

Несмотря на отсутствие изменения скорости, DS308 выполняет полноценную функцию механической передачи. Коническое зубчатое зацепление передаёт мощность между валами в соответствии с предусмотренной конструкцией привода.

Модель рассчитана на входную мощность 75 л. с., или 56 кВт. Выходной крутящий момент составляет 930 Н·м. Эти показатели нельзя напрямую сравнивать с моментом понижающих моделей без учёта выходной скорости: DS308 передаёт мощность при 540 об/мин, тогда как DS302 и DS309 работают при значительно меньших выходных оборотах.

Объём масла составляет 2 л, масса редуктора — 62,50 кг. По сравнению с DS302 модель DS308 рассчитана на существенно большую мощность и имеет другую компоновку корпуса и валов.

DI-SAN DS309: максимальная мощность и момент

Редуктор DI-SAN DS309 является наиболее мощной моделью в рассматриваемой группе. Его передаточное число составляет 2,69:1. При входной скорости 540 об/мин выходная частота равна 201 об/мин.

Допустимая входная мощность достигает 110 л. с., или 82 кВт. Выходной крутящий момент составляет 3784 Н·м — это значительно больше, чем у DS302 и DS308.

Такая характеристика определяет применение DS309 в приводе, где необходимо передавать высокую мощность при относительно небольшой частоте вращения. При этом конкретное положение редуктора и приводимый механизм определяются конструкцией свеклоуборочной машины.

DS309 имеет более сложную многовальную компоновку, чем DS302 и DS308. На официальной схеме показана система конических зубчатых колёс, которая передаёт вращение между несколькими валами. Поэтому при подборе особенно важно проверить расположение всех входов и выходов, их направление вращения и присоединительные размеры.

Для DS309 предусмотрено 1,50 л масла SAE 90 или SAE 140. Производитель также указывает возможность изготовления обозначенного на чертеже размера L по запросу заказчика.

Почему DS302, DS308 и DS309 не являются взаимозаменяемыми

Все три редуктора имеют входную частоту 540 об/мин, но на этом их кинематическое сходство заканчивается.

DS302 снижает скорость до 180 об/мин. DS309 обеспечивает близкое значение — 201 об/мин, однако рассчитан на значительно более высокие мощность и крутящий момент. Входная мощность DS309 составляет 82 кВт против 22 кВт у DS302, а выходной момент достигает 3784 Н·м против 1150 Н·м.

Разница между выходными скоростями DS302 и DS309 составляет только 21 об/мин, но это не делает модели взаимозаменяемыми. Они отличаются конструкцией корпуса, расположением валов, передаточным числом, допустимой нагрузкой и монтажной геометрией.

DS308 принципиально отличается от обеих понижающих моделей. При передаточном числе 1:1 он сохраняет исходные 540 об/мин. Установка DS308 вместо DS302 или DS309 привела бы к многократному увеличению скорости приводимого механизма. Обратная замена уменьшила бы его скорость приблизительно в 2,7–3 раза.

Неправильное передаточное число изменяет режим работы всей приводной цепи. Последствиями могут стать недостаточная производительность механизма, перегрузка его элементов, ускоренный износ, повреждение соединительных валов или нарушение технологического процесса.

Что означает входная скорость 540 об/мин

Значение 540 об/мин относится непосредственно к входному валу редуктора. Оно не подтверждает обязательное прямое соединение агрегата с валом отбора мощности трактора или двигателя машины.

До редуктора могут быть установлены карданные валы, цепные передачи, ременные передачи и другие промежуточные элементы. Поэтому при подборе необходимо определять фактическую частоту вращения в точке установки редуктора.

Так же следует интерпретировать выходные значения 180, 540 и 201 об/мин. Это скорости выходных валов редукторов, а не обязательно окончательная частота вращения рабочего механизма. Если после редуктора имеется дополнительная ступень передачи, она дополнительно изменяет обороты.

Как подобрать редуктор для свеклоуборочной машины

Основным ориентиром при подборе является маркировка установленного редуктора. Если обозначение сохранилось, необходимо сопоставить его с моделью DI-SAN и проверить характеристики по технической документации.

При отсутствии читаемой маркировки необходимо определить:

1. Марку и модель свеклоуборочной машины.
2. Место редуктора в приводной системе.
3. Входную и необходимую выходную скорость.
4. Передаточное число.
5. Допустимую мощность и крутящий момент.
6. Количество входных и выходных валов.
7. Расположение валов относительно корпуса.
8. Направление вращения каждого вала.
9. Тип и размеры шлицевых соединений.
10. Габаритные и присоединительные размеры.
11. Расположение монтажных отверстий.
12. Установочную ориентацию корпуса.

Выбирать редуктор только по внешней форме или входной скорости 540 об/мин нельзя. Даже модели с близкими выходными оборотами могут иметь совершенно разные допустимые нагрузки и схемы передачи мощности.

Для идентификации редуктора полезны фотографии общего вида, маркировки, валов, креплений и места его установки. Основные размеры необходимо сопоставлять с официальным чертежом соответствующей модели.

Смазка и техническое обслуживание

Для DS302, DS308 и DS309 производитель указывает масло SAE 90 или SAE 140. Номинальный объём зависит от модели:

• DS302 — 0,50 л;
• DS308 — 2,00 л;
• DS309 — 1,50 л.

Перед началом эксплуатации необходимо проверить уровень масла, герметичность корпуса и состояние уплотнений. Недостаток смазки ухудшает работу зубчатого зацепления и подшипников, повышает температуру и ускоряет износ контактирующих поверхностей.

Во время обслуживания контролируют:

• уровень и состояние масла;
• наличие утечек;
• состояние уплотнений;
• люфт входных и выходных валов;
• надёжность крепления корпуса;
• состояние шлицевых соединений;
• центровку присоединённых валов;
• посторонний шум, вибрацию и нагрев.

Периодичность замены масла должна соответствовать руководству по эксплуатации конкретной машины. Использовать класс масла или интервал обслуживания, не подтверждённые документацией, не следует.

Основные причины преждевременного износа

Редуктор свеклоуборочной машины работает в условиях переменной нагрузки. Сопротивление рабочих механизмов изменяется в зависимости от режима движения, состояния почвы, количества поступающей массы и нагрузки на привод.

К преждевременному износу приводят:

• недостаточный уровень масла;
• утечка через повреждённые уплотнения;
• применение неподходящего масла;
• превышение допустимой мощности или момента;
• работа с неправильной входной скоростью;
• перекос соединительных валов;
• чрезмерная радиальная или осевая нагрузка;
• ослабление крепления корпуса;
• износ шлицевых соединений;
• продолжительная работа при повышенной вибрации;
• установка редуктора с неподходящим передаточным числом.

Появление стука, гула, вибрации, увеличенного люфта, течи масла или выраженного нагрева требует проверки привода. Продолжение работы с такими признаками повышает вероятность повреждения шестерён, валов, подшипников и корпуса.

Редукторы DI-SAN для свеклоуборочных машин от BAS-Agro

Компания «Бас-Агро» поставляет редукторы турецкого производителя DI-SAN и помогает подобрать модель по назначению, передаточному числу, скорости вращения, мощности, моменту и присоединительным размерам.

Перед заказом DS302, DS308 или DS309 необходимо сообщить модель машины и обозначение установленного агрегата. Если маркировка не сохранилась, для идентификации следует предоставить фотографии редуктора, валов, монтажных элементов и основные размеры.

Такой подход позволяет проверить не только характеристики передачи, но и физическую совместимость агрегата с конкретной приводной системой.

DI-SAN DS302, DS308 и DS309 предназначены для свеклоуборочных машин, но работают в разных скоростных и силовых режимах.

DS302 снижает скорость с 540 до 180 об/мин, рассчитан на мощность 22 кВт и обеспечивает момент 1150 Н·м. DS308 передаёт вращение в отношении 1:1, работает при 540 об/мин и рассчитан на мощность 56 кВт. DS309 снижает скорость до 201 об/мин, допускает входную мощность 82 кВт и развивает момент 3784 Н·м.

Правильный выбор определяется не общей областью применения, а точным соответствием передаточного числа, мощности, момента, расположения валов и монтажной геометрии. Поэтому заменять одну модель другой без проверки технической документации нельзя.
