Відновлення посадкового розміру на валу: лазерне наплавлення, токарна обробка та шліфування

У сільгосптехніці вал часто працює в умовах значного навантаження, пилу, вібрацій, перекосів, ударних режимів і сезонної експлуатації без права на простій. Особливо вразливими є посадкові місця під підшипники, шківи, зірочки, муфти, втулки та інші вузли. Саме в цих зонах з часом з’являється знос: посадка «просідає», підшипник починає провертатися, з’являється люфт, биття, нагрівання або сторонній шум під час роботи агрегату.

У багатьох випадках такий вал ще можна не замінювати повністю. Якщо основна геометрія деталі збережена, немає критичних тріщин або руйнування тіла вала, посадковий розмір можна відновити. Один із практичних методів такого ремонту — лазерне наплавлення металу з подальшою механічною обробкою до чистового розміру.

У чому суть відновлення посадкового розміру

Посадкове місце на валу має працювати з точно заданим діаметром. Наприклад, якщо на вал встановлюється підшипник, його внутрішнє кільце повинно мати правильну посадку: не бути занадто вільним і не створювати надмірного натягу. Коли поверхня зношена, діаметр зменшується, і вузол уже не працює так, як було передбачено конструкцією.

Відновлення посадкового розміру складається з кількох основних етапів.

Спочатку деталь оглядають і визначають характер зносу. Важливо зрозуміти, наскільки пошкоджена поверхня, чи є биття, чи не деформований вал, які розміри потрібно відновити та якою має бути кінцева посадка.

Після цього зношену ділянку готують до наплавлення. Поверхню очищують, за потреби проточують, прибирають нерівності, сліди корозії або старого пошкодженого шару. Якісна підготовка має велике значення, тому що від неї залежить стабільність нанесення нового металу.

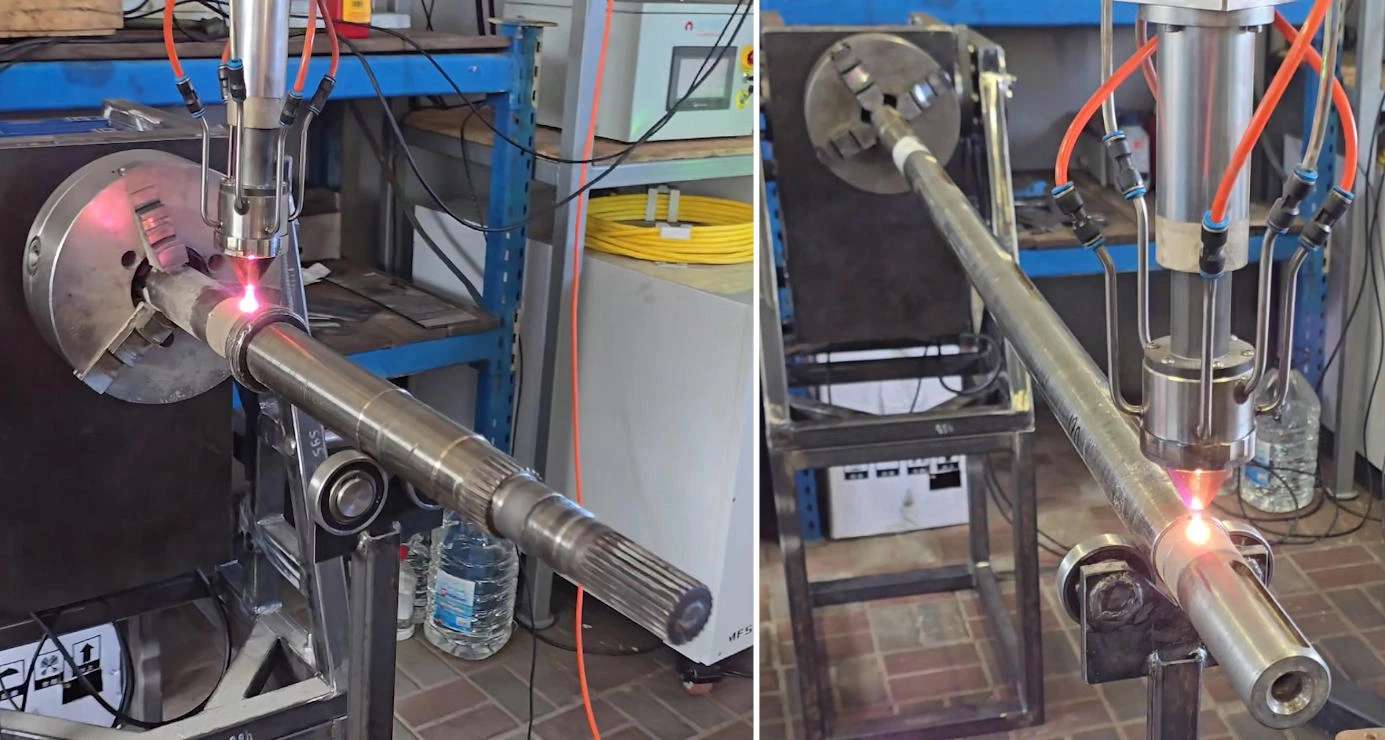

Далі виконується лазерне наплавлення. На посадкову зону наносять шар металу, який компенсує знос і створює запас матеріалу для подальшої обробки. Лазерне наплавлення дозволяє локально працювати саме з потрібною ділянкою, не перегріваючи всю деталь. Це особливо важливо для валів, де небажано створювати зайві термічні деформації.

Після наплавлення вал передається на механічну обробку. Спочатку виконується токарна обробка — знімається зайвий матеріал, формується правильний діаметр і геометрія посадкової поверхні. Потім, якщо цього вимагає точність вузла, проводиться шліфування до чистового розміру. У результаті посадкове місце отримує потрібний діаметр, рівну поверхню та придатність для встановлення підшипника або іншої деталі.

Відновлення довгих валів до 4 метрів

Окрема перевага нашого виробництва — можливість працювати з довгими валами до 4 метрів. Для сільгосптехніки це важливо, тому що у комбайнах, жатках, транспортерах, шнеках, приводах і різних механізмах часто використовуються саме довгі деталі. Їх не завжди просто замінити: новий вал може бути дорогим, довго виготовлятися або потребувати додаткового підбору під конкретний вузол.

ТОВ «Бас-Агро Груп» виконує відновлення посадкових місць на таких деталях із подальшою токарною обробкою та доведенням поверхні до потрібного розміру. Якщо вал має значну довжину, важливо не лише наплавити метал, а й правильно виставити деталь, проконтролювати співвісність, мінімізувати биття та забезпечити стабільну геометрію після обробки.

Приклад відновлення довгого валу можна переглянути у відео: https://www.youtube.com/shorts/pC9qPiwsG7E

Результат після відновлення довгого валу показаний тут: https://youtube.com/shorts/03R_ciq0bZw

Відновлення посадки під підшипник

Один із типових випадків ремонту — зношене місце під підшипник. Якщо підшипник працює на пошкодженій посадці, він може провертатися на валу, нагріватися, руйнувати посадкову зону ще швидше та передавати вібрації на суміжні вузли. У сільгосптехніці це може призвести до зупинки агрегату в найгірший момент — під час посівної, жнив або активної сезонної роботи.

Відновлення посадкового розміру під підшипник дозволяє повернути вал у роботу без повної заміни деталі. Після лазерного наплавлення та механічної обробки посадкове місце знову отримує правильний діаметр. При цьому важливо не просто «наростити метал», а довести поверхню до конкретного технічного розміру з урахуванням типу підшипника та умов роботи вузла.

Відео з ремонтом валу та відновленням посадкового розміру під підшипник можна переглянути тут: https://youtube.com/shorts/KOp78zxC9vs

Коли ремонт вала має сенс

Відновлення посадкового місця доцільне, коли вал загалом придатний до подальшої експлуатації, але має локальний знос у робочій зоні. Це може бути посадка під підшипник, під шків, під зірочку, під втулку або під інший елемент приводу.

Такий ремонт особливо актуальний для дорогих, нестандартних або довгих валів, які складно швидко замінити. У багатьох випадках відновлення дозволяє скоротити витрати та повернути техніку в роботу швидше, ніж очікування нової деталі.

Водночас кожен вал потрібно оцінювати індивідуально. Якщо є тріщини, сильне викривлення, критичне руйнування шліцьової частини або інші серйозні дефекти, може знадобитися не ремонт, а виготовлення нової деталі. Саме тому перед роботою важлива діагностика та розуміння фактичного стану вала.

Виробничі можливості ТОВ «Бас-Агро Груп»

ТОВ «Бас-Агро Груп» виконує відновлення та виготовлення деталей для сільськогосподарської техніки. Ми працюємо з валами, посадковими місцями, шківами, зірочками, втулками та іншими деталями, які потребують точної механічної обробки. Можливе відновлення зношених поверхонь методом лазерного наплавлення з подальшою токарною обробкою та шліфуванням у чистовий розмір.

Також на сайті компанії доступний каталог запчастин до сільгосптехніки:
https://bas.ua/

Якщо у вас є зношений вал або інша деталь, яку потрібно відновити, можна звернутися за консультацією. Для попередньої оцінки бажано мати фото деталі, основні розміри, інформацію про вузол, у якому вона працює, або зразок зношеної деталі.

Довідки за телефоном: +38 (067) 470-35-44
