Електроерозійне видалення зламаних шпильок із ГБЦ: коли звичайні методи вже не працюють

Зламана шпилька в головці блока циліндрів на перший погляд може здаватися незначною несправністю. Насправді під час ремонту двигуна саме така проблема нерідко стає причиною додаткових витрат часу та ускладнює подальше відновлення вузла. Особливо складною ситуація стає тоді, коли шпилька обламується врівень із поверхнею ГБЦ або її частина залишається глибоко всередині різьбового отвору.

ТОВ «Бас-Агро Груп» виконує видалення зламаних шпильок, болтів та інших металевих уламків методом електроерозійної обробки (EDM). Така технологія дає можливість працювати зі складними випадками, коли традиційне свердління, використання екстракторів або інші механічні способи пов'язані з високим ризиком пошкодження деталі.

Чому зламану шпильку складно видалити звичайним способом

Шпильки випускного або впускного колектора, елементів навісного обладнання та інших вузлів двигуна протягом тривалого часу працюють в умовах високих температур, циклічних навантажень, вібрацій та впливу корозії. З роками різьбове з'єднання може настільки сильно закиснути, що під час демонтажу шпилька не викручується, а просто обламується.

Якщо над поверхнею залишається достатня частина шпильки, іноді її ще можна захопити інструментом. Значно складніше, коли метал обламується врівень із площиною головки блока або нижче неї.

Один із поширених способів у такій ситуації — висвердлювання уламка. Проте виконати цю операцію точно далеко не завжди просто. Свердло може зміститися від центра шпильки, особливо якщо поверхня уламка нерівна або сам матеріал має високу твердість. У результаті існує ризик пошкодити різьбу, збільшити діаметр отвору або зачепити матеріал самої ГБЦ.

Ще один варіант — використання екстрактора. Але й він не є універсальним рішенням. Якщо шпилька сильно заклинила, екстрактор може не створити достатнього моменту для її викручування. У найгіршому випадку він також може зламатися всередині отвору, після чого ремонт стає ще складнішим через високу твердість матеріалу інструмента.

Саме для таких випадків доцільно застосовувати спеціалізовані технології.

Як працює електроерозійне видалення шпильки

Електроерозійна обробка принципово відрізняється від традиційного різання металу свердлом, фрезою чи різцем. Матеріал видаляється за рахунок контрольованих електричних розрядів між електродом та металевою деталлю.

Завдяки цьому немає необхідності намагатися силою провернути заклинену шпильку або механічно висвердлювати весь її об'єм традиційним інструментом.

На EDM-обладнанні можна поступово видалити метал зламаної шпильки, після чого залишки кріплення виймаються з отвору. Особливо важливо, що процес можна виконувати локально — без значного механічного навантаження на головку блока циліндрів.

Саме такий процес показаний у нашому короткому відео: Видалення зламаної шпильки з ГБЦ методом електроерозійної обробки.

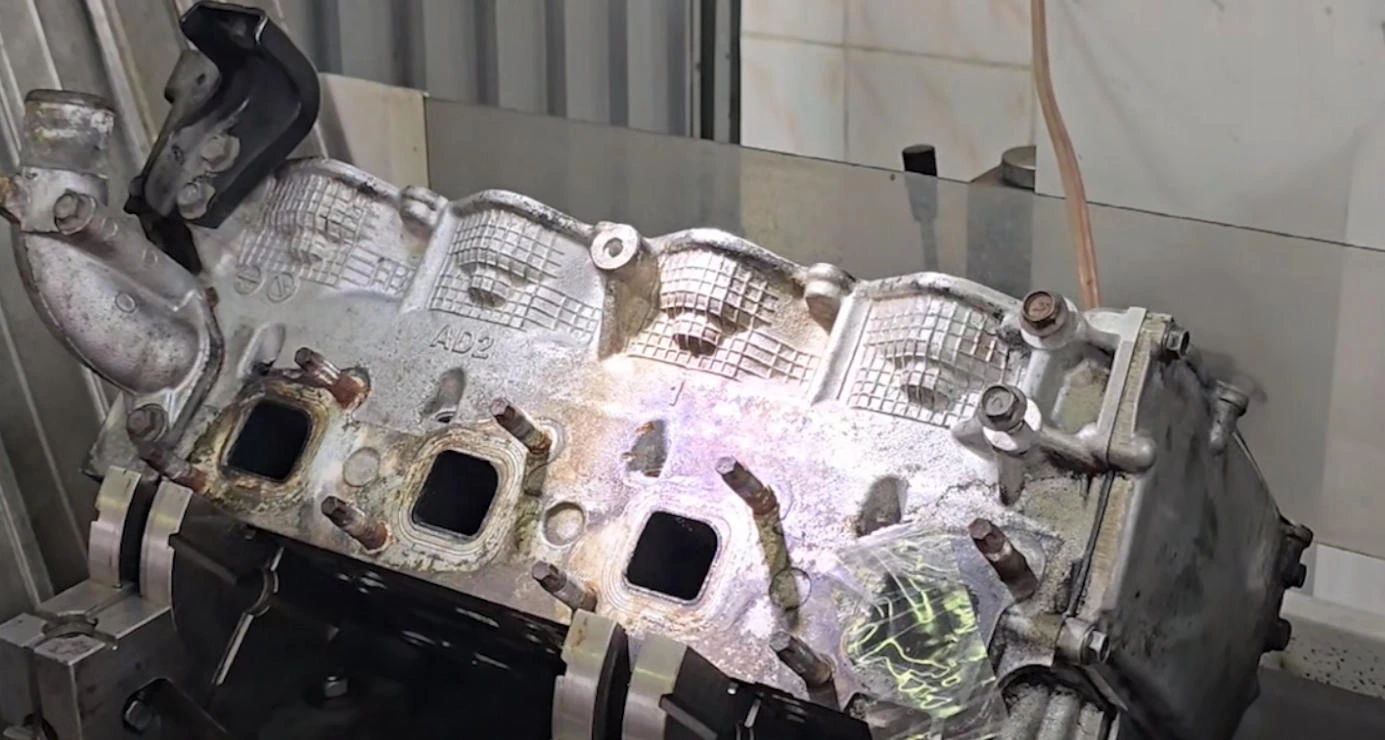

На відео добре видно, що головка блока циліндрів встановлена та надійно зафіксована на обладнанні, після чого виконується електроерозійна обробка проблемної ділянки.

Головне завдання — не просто видалити шпильку, а відновити деталь

Саме видалення уламка є лише одним із етапів ремонту. Після нього необхідно оцінити стан різьбового отвору, посадочної поверхні та прилеглої частини деталі.

Якщо різьба збереглася в працездатному стані, отвір можна підготувати до встановлення нової шпильки. Якщо вона була пошкоджена під час попередніх спроб ремонту, експлуатації або безпосередньо внаслідок поломки, може знадобитися її відновлення.

Це особливо важливо для головки блока циліндрів. Неправильно розташована шпилька, пошкоджена різьба або порушена геометрія місця кріплення можуть створити проблеми під час встановлення колектора чи іншого вузла. У результаті неможливо забезпечити правильне притискання деталей, а це вже може впливати на герметичність та надійність з'єднання.

Тому при ремонті важливо розглядати проблему комплексно: від видалення зламаного кріплення до підготовки деталі до подальшого складання.

Можливості для подальшого ремонту після видалення шпильки

ТОВ «Бас-Агро Груп» має власне металообробне обладнання, тому після електроерозійного видалення зламаної шпильки можемо виконувати подальші операції, необхідні для відновлення деталі.

Залежно від характеру пошкодження це може бути механічна обробка, відновлення отворів та посадочних місць, нарізання або ремонт різьби та інші технологічні операції.

Такий підхід особливо актуальний у тих випадках, коли під час попередньої спроби самостійного видалення шпильки отвір уже був частково пошкоджений або зміщений.

Наявність різних технологій металообробки в одному виробничому комплексі дозволяє не обмежуватися лише вилученням уламка, а виконувати повноцінне відновлення деталі відповідно до її фактичного стану.

Електроерозія для складних ремонтних випадків

Метод EDM доцільний не лише для головок блока циліндрів. Аналогічна проблема може виникнути практично в будь-якій металевій деталі, де обламався болт, шпилька, свердло, мітчик або інший металевий елемент, який неможливо нормально витягнути механічним способом.

Особливо корисною електроерозійна технологія стає тоді, коли важливо максимально зберегти основну деталь, а застосування грубих механічних методів створює ризик її додаткового пошкодження.

Для дорогих корпусних деталей, головок блока циліндрів, елементів сільськогосподарської та промислової техніки можливість відновлення часто є економічно вигіднішою альтернативою повній заміні вузла.

Комплексний ремонт замість заміни деталі

Зламана шпилька сама по собі ще не означає, що головку блока циліндрів або іншу дорогу деталь необхідно замінювати. Сучасні технології металообробки дозволяють вирішувати навіть складні випадки, коли традиційні способи демонтажу вже не дають потрібного результату.

Електроерозійна обробка дає можливість локально видалити метал зламаного кріплення, після чого провести дефектацію та, за необхідності, виконати подальше відновлення пошкодженої ділянки.

ТОВ «Бас-Агро Груп» виконує електроерозійну та механічну обробку деталей, а також комплексні роботи з їх відновлення. Якщо у ГБЦ, корпусній деталі або іншому вузлі залишилася зламана шпилька чи болт, можливість ремонту можна оцінити за самою деталлю, фотографіями або технічною документацією.
