Редуктор для ротаційної борони DI-SAN DS008: характеристики та режими роботи

Вертикально-роторна борона працює під постійним навантаженням з боку ґрунту. Її зуби розпушують ущільнений шар, руйнують грудки, перемішують рослинні рештки та формують вирівняне посівне ложе. Під час контакту з щільними ділянками або камінням опір різко зростає, тому привод машини має витримувати не лише тривалу передачу потужності, а й короткочасні ударні навантаження.

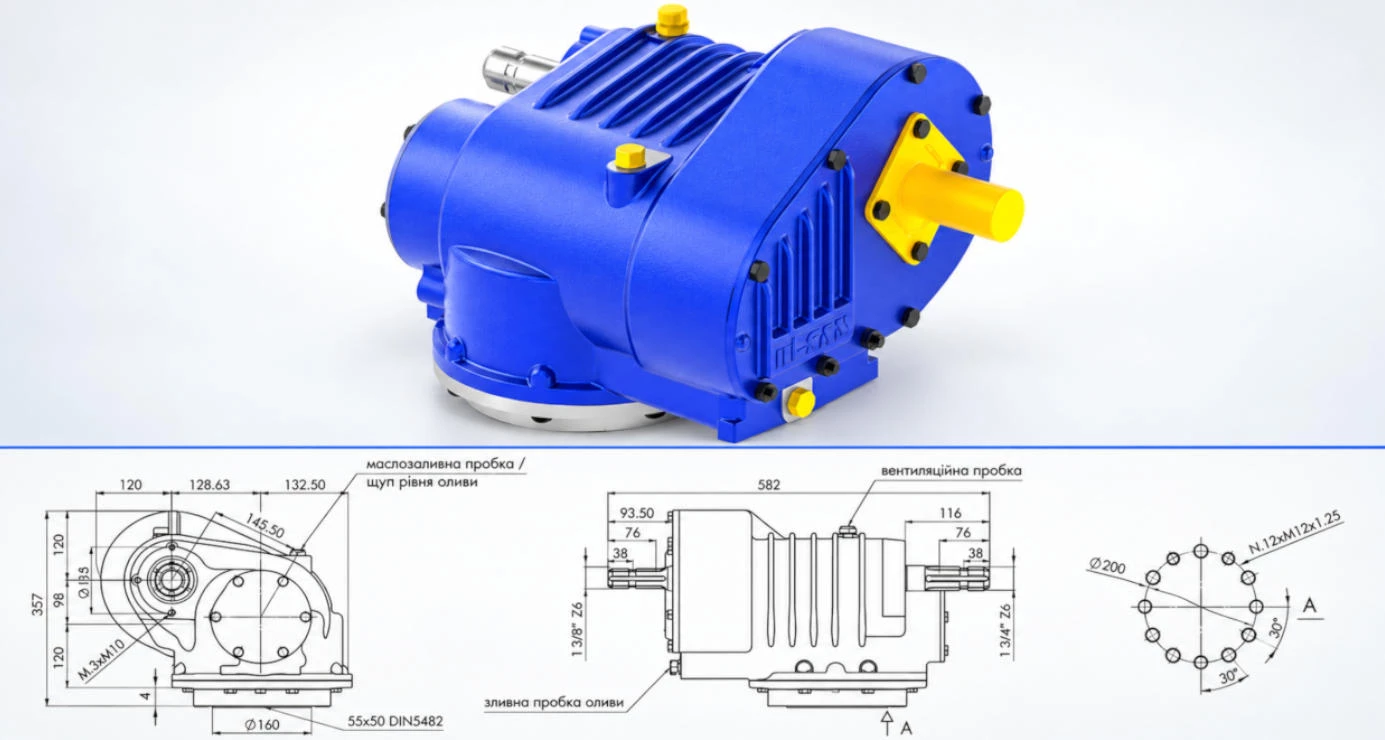

DI-SAN DS008 — двошвидкісний знижувальний редуктор, розроблений для вертикально-роторних борін типу Power Harrow. Він приймає обертання від вала відбору потужності, знижує частоту обертання та одночасно збільшує крутний момент, необхідний для приводу робочих органів ґрунтообробної машини.

Для якої техніки призначений DI-SAN DS008

Виробник відносить DS008 до редукторів для ґрунтообробної техніки та прямо зазначає сферу застосування — Power Harrow. В українській технічній термінології таку машину називають вертикально-роторною, активною ротаційною або роторною бороною.

Робочий орган цієї машини складається з кількох роторів, розташованих на вертикальних осях. На кожному роторі закріплені зуби, які рухаються переважно в горизонтальній площині. Сусідні ротори обертаються узгоджено, забезпечуючи обробіток ґрунту по всій робочій ширині агрегату.

Вертикально-роторну борону необхідно відрізняти від ґрунтофрези. У фрези ножі закріплені на спільному горизонтальному роторі та рухаються по вертикальному колу. У ротаційної борони окремі ротори обертаються навколо вертикальних осей. Відмінність у конструкції робочих органів визначає різні вимоги до редукторів, напрямку передачі потужності та компонування приводу.

DS008 застосовується як центральний силовий вузол ротаційної борони. Через нього обертання від карданного вала передається на внутрішню систему приводу роторів.

Технічні характеристики DI-SAN DS008

Редуктор має два режими роботи, які відрізняються передатним числом, вихідною швидкістю та крутним моментом.

За вхідної швидкості 540 об/хв DS008 працює лише як знижувальна передача. У першому режимі частота обертання зменшується до 196 об/хв, а в другому — до 348 об/хв.

Як працює двошвидкісна схема DS008

У редукторі використовуються два варіанти компонування шестерень: 32–24 і 24–32. Зміна їх розташування дає змогу отримати два передатні числа без заміни всього редуктора.

У першому режимі передатне число становить 2,76:1. Вхідні 540 об/хв перетворюються на 196 об/хв на виході, а крутний момент досягає 3280 Н·м. Це силовий режим, розрахований на порівняно невелику швидкість обертання та високий момент.

У другому режимі передатне число становить 1,55:1. Вихідна швидкість збільшується до 348 об/хв, а крутний момент зменшується до 1847 Н·м. Такий режим забезпечує інтенсивніший вплив робочих органів на ґрунт.

Що сильніше редуктор знижує частоту обертання, то більший крутний момент він здатний передати на виході за однакової вхідної потужності. Тому обидва режими мають власне призначення та не дублюють один одного.

Варіант компонування шестерень вибирають відповідно до конструкції ротаційної борони, необхідної інтенсивності обробітку та умов роботи. Перед зміною налаштування необхідно повністю зупинити привод і діяти згідно з інструкцією конкретної машини.

Що означають 196 і 348 об/хв

Наведені значення стосуються вихідного вала редуктора DS008. Вони характеризують режим, який редуктор передає наступним елементам приводу.

Ротаційна борона може мати додаткову систему розподільних шестерень, що з’єднує центральний редуктор з окремими роторами. Тому вихідні оберти редуктора та фактичну швидкість обертання робочих роторів можна ототожнювати лише тоді, коли кінематична схема конкретної машини не передбачає додаткової зміни частоти.

Під час підбору нового редуктора необхідно орієнтуватися на параметри штатного агрегату та технічну документацію ротаційної борони. Самого збігу вхідної швидкості 540 об/хв недостатньо.

Потужність і крутний момент

Заявлена вхідна потужність DS008 становить 95 к. с., або 71 кВт. Цей показник характеризує допустиме навантаження на редуктор, але не є універсальною рекомендацією щодо потужності трактора.

Фактичні вимоги машини залежать від її робочої ширини, кількості роторів, глибини обробітку, вологості та щільності ґрунту, швидкості руху й конструкції заднього котка. Потужність трактора необхідно підбирати відповідно до вимог усієї ротаційної борони, а не лише за характеристиками редуктора.

Максимальний вихідний момент DS008 досягає 3280 Н·м за швидкості 196 об/хв. Після переходу на 348 об/хв він становить 1847 Н·м. Це закономірне співвідношення: збільшення вихідної швидкості супроводжується зменшенням доступного крутного моменту.

Чому DS008 не можна підбирати лише за потужністю

Навіть якщо інший редуктор розрахований на вхідні 540 об/хв і має подібну потужність, це не підтверджує його сумісність із DS008. Для правильного підбору необхідно перевірити:

1. Модель і робочу ширину ротаційної борони.
2. Позначення штатного редуктора.
3. Необхідну вхідну та вихідну швидкість.
4. Передатне число кожного режиму.
5. Допустиму потужність і крутний момент.
6. Розташування вхідного та вихідного валів.
7. Напрямок обертання валів.
8. Тип і розміри шліцьових з’єднань.
9. Монтажні розміри корпусу.
10. Розташування кріпильних отворів.
11. Конструкцію системи зміни швидкісного режиму.
12. Положення редуктора на рамі машини.

Редуктори з однаковим призначенням можуть відрізнятися геометрією корпусу, висотою вихідного вала, способом кріплення та внутрішньою кінематикою. Зовнішня схожість не є достатньою підставою для заміни.

Навантаження на редуктор ротаційної борони

Під час рівномірного обробітку ґрунту DS008 передає тривале навантаження на привод роторів. Коли зуби потрапляють у щільний шар, на камінь або інший твердий предмет, опір різко зростає. Удар передається через розподільну передачу на центральний редуктор і карданний вал.

Найпоширенішими причинами передчасного зношування є:

• удари робочих зубів об каміння та інші перешкоди;
• блокування одного або кількох роторів;
• робота на надмірній глибині;
• невідповідність вибраного режиму фактичному навантаженню;
• різке вмикання ВВП за підвищених обертів двигуна;
• несправність запобіжної муфти карданного вала;
• недостатній рівень оливи;
• витікання оливи через пошкоджені ущільнення;
• забруднення або несправність сапуна;
• зношування підшипників і поява люфту валів;
• ослаблення кріплення редуктора;
• неправильне положення карданної передачі;
• експлуатація з деформованими або нерівномірно зношеними зубами.

Робота з постійною вібрацією прискорює зношування підшипників, валів, ущільнень і зубчастих коліс. У разі появи стороннього шуму, люфту або надмірного нагрівання необхідно зупинити машину та перевірити привод.

Змащування та технічне обслуговування

Для DS008 передбачено застосування трансмісійної оливи SAE 90 або SAE 140. Номінальний об’єм становить 4 літри.

Перед початком сезону необхідно перевірити рівень і стан оливи, герметичність корпусу, стан ущільнень, чистоту сапуна та затягування кріпильних з’єднань. Окремої уваги потребують карданний вал і захисна муфта, оскільки саме вони мають обмежувати небезпечні ударні навантаження.

Також слід контролювати люфт вхідного та вихідного валів. Збільшений люфт може вказувати на зношування підшипників і порушення положення зубчастих коліс. Подальша робота в такому стані призводить до погіршення контакту зубів і прискореного руйнування передачі.

Вал відбору потужності слід вмикати за невеликої частоти обертання двигуна. Після ввімкнення привод плавно виводять на робочі 540 об/хв. Різкий запуск створює додаткове динамічне навантаження на кардан, шестерні, вали та підшипники.

Редуктор DI-SAN DS008 від «Бас-Агро»

Компанія «Бас-Агро» постачає редуктори DI-SAN для сільськогосподарської техніки та допомагає перевіряти їхню сумісність за технічними характеристиками й приєднувальними розмірами.

На сайті компанії представлений редуктор DI-SAN DS008 для вертикально-роторної борони. Перед замовленням рекомендується повідомити модель машини, позначення старого редуктора та надати фотографії валів, кріплень і корпусу. Якщо маркування не збереглося, необхідні основні приєднувальні розміри.

Точна перевірка особливо важлива для DS008, оскільки редуктор має два швидкісні режими та повинен відповідати не лише потужності машини, а й усій кінематичній схемі приводу.

DI-SAN DS008 — двошвидкісний знижувальний редуктор для вертикально-роторних борін. За вхідної швидкості 540 об/хв він забезпечує два робочі режими: 196 об/хв із крутним моментом 3280 Н·м і 348 об/хв із моментом 1847 Н·м.

Перший режим орієнтований на передачу максимального моменту за меншої швидкості, другий — на вищу частоту обертання робочого приводу. Зміна режиму виконується за допомогою компонування шестерень 32–24 або 24–32.

Надійність DS008 залежить від правильного підбору, дотримання робочої швидкості ВВП, справності захисної муфти, стану робочих органів і своєчасного контролю оливи. Відповідність моделі, передатних чисел і монтажної геометрії є обов’язковою умовою безпечного встановлення редуктора на ротаційну борону.
