Порізка матриць та пуансонів: точна обробка загартованої сталі товщиною до 270мм

Виготовлення матриць, пуансонів, промислових ножів та іншого інструментального оснащення потребує особливої точності. Такі деталі часто мають складну геометрію, працюють під значними навантаженнями та виготовляються з інструментальних сталей, які проходять термічну обробку. Після загартування матеріал набуває необхідної твердості й зносостійкості, однак його подальше фрезерування, свердління або механічне різання суттєво ускладнюється.

ТОВ «Бас-Агро» пропонує послуги електроерозійної порізки матриць, пуансонів та інших відповідальних деталей із загартованої сталі. Технологічні можливості обладнання дозволяють обробляти заготовки товщиною до 270 мм, формуючи складні профілі без значного силового впливу на деталь.

Чому загартовану сталь складно обробляти традиційними методами

Висока твердість сталі є перевагою під час експлуатації оснащення, але створює значні труднощі на етапі його виготовлення. Звичайний різальний інструмент швидко зношується, а процес механічної обробки потребує жорсткого обладнання, правильно підібраних режимів різання та спеціального інструменту.

Особливо складною стає ситуація, коли потрібно сформувати:

• вузькі пази;
• гострі внутрішні кути;
• криволінійні робочі профілі;
• довгі контури у товстій заготовці;
• точні спряжені поверхні матриці та пуансона;
• нестандартні елементи штампового або гібочного оснащення.

Під час механічного різання на заготовку діють значні сили. Вони можуть спричинити вібрації, локальне нагрівання, деформацію тонких ділянок або відхилення від заданого контуру. Для вже загартованих деталей ці ризики доповнюються підвищеним зношуванням фрез, різців та іншого інструменту.

Електроерозійна порізка дає змогу уникнути багатьох із цих обмежень.

Як працює електроерозійна порізка

Електроерозійна обробка виконується не за рахунок механічного зрізання металу. Матеріал локально видаляється серією контрольованих електричних розрядів між електродом-дротом і заготовкою.

Оскільки між інструментом і деталлю немає прямого силового контакту, твердість сталі не створює таких обмежень, як під час традиційного фрезерування. Саме тому технологія підходить для порізки загартованих, інструментальних та високолегованих сталей, а також інших електропровідних матеріалів, які складно обробляти механічним способом.

Дріт переміщується за заданою програмою та поступово формує необхідний контур. Це дозволяє відтворювати складну геометрію відповідно до креслення, цифрової моделі або технічного завдання замовника.

Важливою умовою застосування електроерозійної технології є електропровідність матеріалу. Тому вона використовується насамперед для сталей, чавунів, твердих сплавів, кольорових металів та інших струмопровідних матеріалів.

Порізка деталей товщиною до 270 мм

Однією з ключових технологічних можливостей ТОВ «Бас-Агро» є електроерозійна порізка заготовок товщиною до 270 мм. Це дає можливість працювати не лише з невеликими пластинами або тонкими елементами, а й із масивними деталями промислового призначення.

Значна товщина заготовки особливо актуальна під час виготовлення:

• матриць і пуансонів для пресового обладнання;
• оснащення для гібочних верстатів;
• вирубних та формувальних штампів;
• промислових ножів;
• калібрів і шаблонів;
• профільних пластин;
• деталей ремонтного та технологічного оснащення;
• нестандартних елементів машин і виробничих ліній.

Порізка товстої заготовки потребує правильного вибору режимів, стабільного ведення дроту та точного програмування траєкторії. Особливе значення має контроль геометрії по всій висоті деталі, адже профіль повинен відповідати заданим параметрам не лише на верхній, а й на нижній площині заготовки.

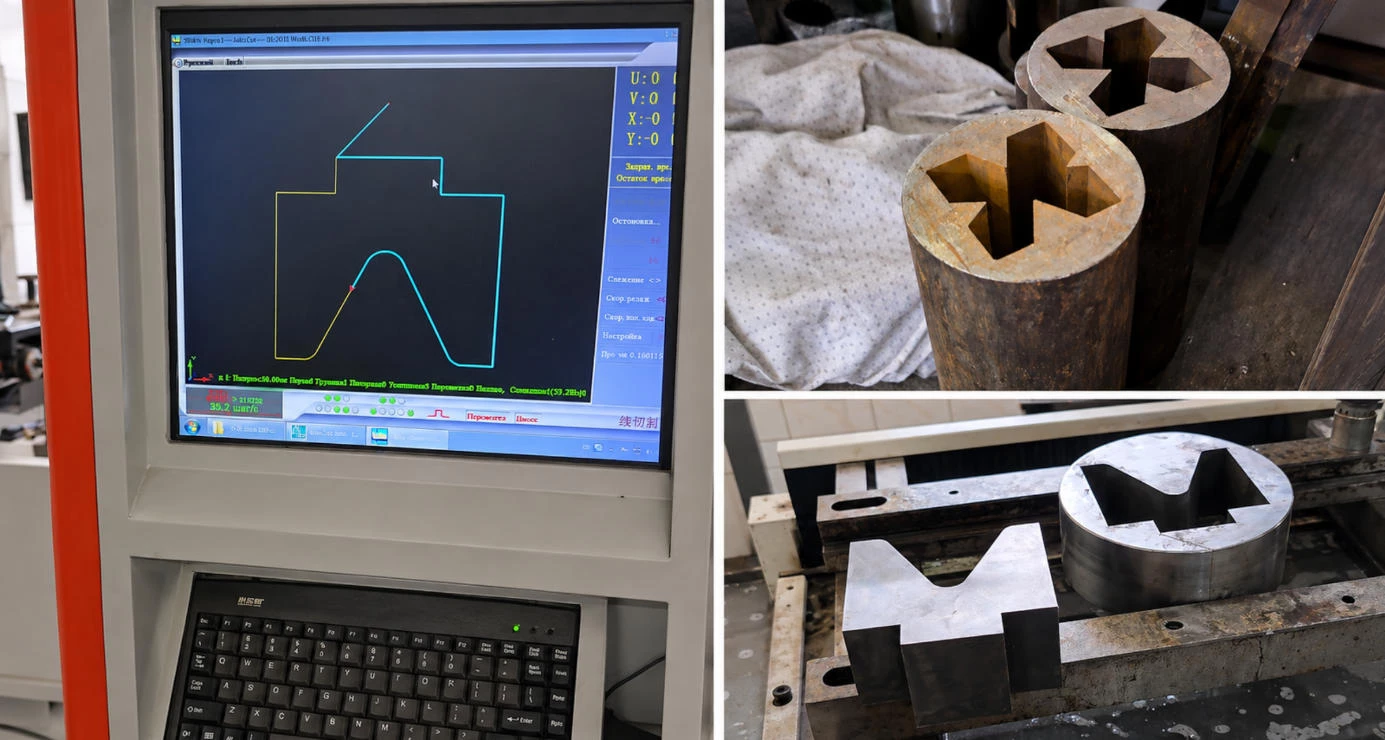

Виготовлення матриці до гібочного верстата

Показовим прикладом застосування електроерозійної порізки є виготовлення матриці для гібочного верстата. У цьому випадку використовувалася заготовка товщиною 72 мм, а робочий контур мав складну профільну геометрію.

Матриця є одним із ключових елементів гібочного оснащення. Разом із пуансоном вона безпосередньо формує профіль металевої заготовки. Тому від точності її робочих поверхонь залежать:

• правильність отриманого кута згинання;
• повторюваність деталей у серійному виробництві;
• рівномірність деформації металу;
• відсутність небажаних відбитків і пошкоджень;
• ресурс самого оснащення;
• стабільність роботи гібочного верстата.

Під час електроерозійної порізки профіль матриці формується відповідно до заданої траєкторії. Технологія дозволяє працювати з уже загартованою сталлю, не створюючи значних механічних навантажень на заготовку.

Приклад цього виду металообробки та готовий результат виготовлення матриці можна побачити у відео: https://youtube.com/shorts/abkf5o6vKL4

Переваги електроерозійного виготовлення матриць і пуансонів

Електроерозійна порізка особливо ефективна у випадках, коли потрібно поєднати високу твердість матеріалу зі складною геометрією деталі.

Точне формування профілю

Рух дроту контролюється програмою, тому контур відтворюється відповідно до заданих координат. Це важливо для спряжених деталей, зокрема комплектів «матриця — пуансон», де відхилення одного елемента впливає на роботу всього оснащення.

Обробка після загартування

Деталь можна спочатку піддати термічній обробці, а потім сформувати або скоригувати її робочий профіль. Така послідовність допомагає врахувати можливі зміни геометрії, які виникають під час загартування.

Відсутність значного силового навантаження

Дріт не ріже метал механічно, тому на деталь не передаються значні зусилля. Це зменшує ризик деформації заготовки та дозволяє обробляти складні ділянки, тонкі перемички й профільні елементи.

Акуратна поверхня різу

Правильно підібрані режими дозволяють отримати рівну поверхню з контрольованою якістю. Залежно від вимог до деталі можуть застосовуватися основний і додаткові чистові проходи.

У багатьох випадках після електроерозійної обробки обсяг подальшого шліфування, фрезерування або ручного доведення можна суттєво зменшити.

Виготовлення одиничних і нестандартних деталей

Технологія підходить не лише для серійного виробництва. Електроерозійна порізка є практичним рішенням для виготовлення одного пуансона, ремонтної матриці, нестандартного ножа або деталі, яку вже не постачає виробник обладнання.

Не лише нове оснащення, а й ремонт промислових деталей

Електроерозійна обробка може застосовуватися як під час виготовлення нових матриць і пуансонів, так і в межах ремонтних робіт. Наприклад, технологія дозволяє скоригувати профіль, сформувати новий паз, вирізати зношену ділянку або виготовити заміну за зразком пошкодженої деталі.

Це особливо важливо для підприємств, які експлуатують обладнання іноземного виробництва, застарілі верстати або технологічні лінії з обмеженою доступністю оригінальних комплектуючих.

Виготовлення деталі за кресленням або зразком часто дозволяє відновити роботу обладнання без тривалого очікування заводського оснащення.

Які деталі можна замовити

ТОВ «Бас-Агро» виконує електроерозійну порізку:

матриць;

пуансонів;

промислових ножів;

елементів вирубних і формувальних штампів;

профільних пластин;

калібрів;

шаблонів;

деталей із внутрішніми та зовнішніми контурами;

нестандартного ремонтного оснащення;

інших деталей із загартованої сталі та електропровідних матеріалів.

Працюємо за кресленнями, технічними завданнями та наданими зразками. Перед початком виробництва оцінюються матеріал, товщина заготовки, геометрія контуру, необхідна точність і вимоги до якості поверхні.

Замовити електроерозійну порізку в Черкасах

ТОВ «Бас-Агро» приймає замовлення на порізку матриць, пуансонів, ножів та інших промислових деталей. Послуга актуальна для машинобудівних підприємств, ремонтних служб, виробників металоконструкцій, аграрних компаній та підприємств, які використовують пресове, штампувальне або гібочне обладнання.

Максимальна товщина електроерозійної порізки — до 270 мм.

Для попередньої оцінки варто надати креслення, 3D-модель, ескіз або фотографії деталі із зазначенням основних розмірів і матеріалу.
