Ротаційна прошивка на ЧПК‑токарних верстатах

1. Що таке ротаційна прошивка і чим вона відрізняється?

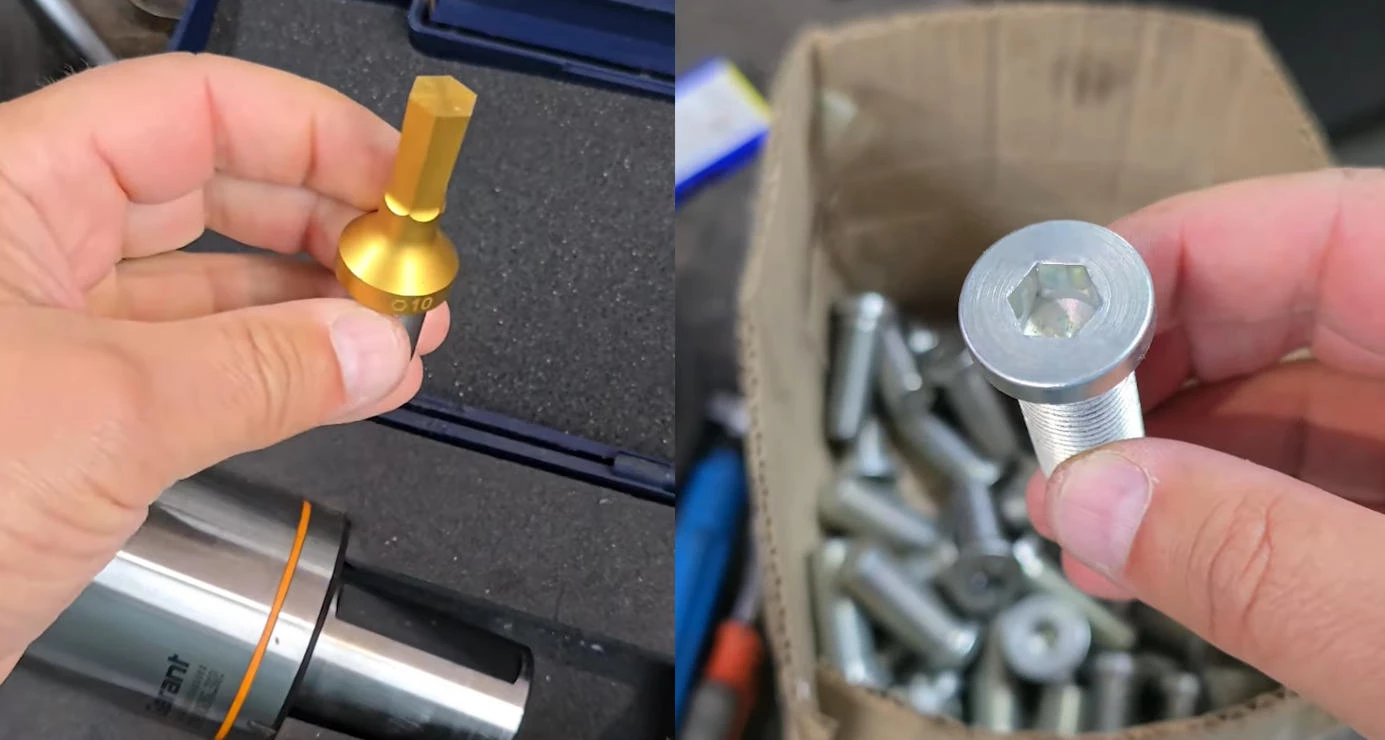

Ротаційна або «хитальна» прошивка — це спосіб отримання полігональних отворів чи зовнішніх граней без окремого протяжного преса: інструмент встановлюють у спеціальний тримач під кутом приблизно 1° до осі деталі. Під час обертання шпинделя кромка по черзі входить у різ і, ніби олівцем, «малює» профіль шестигранника, квадрата, Torx чи шліца всього за кілька секунд — фактично за один оберт шпинделя.

Через те, що одночасно ріже лише одна точка, осьове зусилля приблизно на 80% менше, ніж у штамповій або витяжній прошивці, а знос верстата та інструменту суттєво скорочується.

Відео з виготовленням внутрішнього шестигранника на верстаті з ЧПК за допомогою ротаційної прошивки.

2. Як це працює з погляду технолога

• Кут «хитання». Вбудований нахил у 1° створює рух «вальцювання» різальної кромки.
• Синхронізація обертів. Брош тримається в плаваючому шпинделі й обертається 1:1 із деталлю, тому не потрібна жодна жива головка.
• Подача. Ідеальна подача f ≈ d × sin θ (для θ = 1° це ≈ 1,7 % діаметра за оберт). Повільніший підвід зменшує навантаження, швидший — погіршує чистоту поверхні.
• Глибина. Практика показує, що безпечний робочий відбір — 1,5 × мін. діаметр профілю; у м’яких сплавах можна досягти 2 × AF (across‑flats).

Корисна порада. Пілотний отвір свердлять на 3 % більший за «ключ» шестигранника (10 % для квадратів) — це подрібнює стружку й продовжує життя брошів.

3. Переваги порівняно з класичною протяжкою

• Швидкість. Операція займає 5 – 20 с; деталь сходить із верстата повністю готовою.
• Точність. Фірмові брош‑інструменти шліфуються до ± 0,0005″ (± 0,013 мм), тому отвір у деталі відразу потрапляє в поле допуску.
• Менші капекси. Немає потреби купувати протяжний станок чи гідравлічний прес — достатньо наявного ЧПК‑токарного або швейцар‑автомата.
• Робота з «глухими» отворами. На відміну від витяжної прошивки, rotary broach не потребує наскрізного проходу, тому підходить для багатьох вузлів агротехніки.
• Низький знос верстата. Головне навантаження припадає на тримач броша, а не на шпиндель.

4. Технічні межі та типові режими

• Діапазон форм. Внутрішні й зовнішні Hex, Square, Torx, сплайни та кастомні полігони діаметром Ø 3 – 50 мм.
• Матеріали. Вуглецеві та леговані сталі, нержавійки 304/316, алюміній 6ххх, латунь, титан Grade 5 — за умови правильного підбору покриття (TiN, TiAlN).
• Швидкість шпинделя. 1000–2500 об/хв для сталей; до 3500 об/хв для алюмінію.
• Охолодження. Безперервна подача СОЖ під тиском ≥ 20 бар або MQL у глухих отворах.
• Сервісність. Броші можна перешліфовувати 3–5 разів без втрати геометрії.

5. Навіщо це агробізнесу?

У трансмісіях сівалок Kverneland, Monosem  чи соняшникових платформах Zaffrani часто потрібні внутрішні шестигранні муфти, шліцьові втулки або посадки‑під‑ключ. Ротаційна прошивка дозволяє:

• Скоротити маршрут: замість токарки → преса → шліфування — одна установка.
• Підвищити сервісність: точний профіль гарантує взаємозамінність запасних частин у польових умовах.
• Зменшити собівартість: економія циклу та відсутність «бутилочного горлечка» у вигляді протяжного станка.

6. Пропозиція ТОВ «Бас‑Агро»

Наші можливості:

• Ротаційна прошивка внутрішніх профілів Ø 3–25 мм.
• Повний ЧПК‑цикл: точіння, фрезерування, різьблення, термообробка, шліфування.
• Контроль якості 100 % (3‑D CMM, шліф‑мікроскоп, твердомір).
• Серійні та дрібносерійні деталі для агротехніки, гідравліки й дрібної механіки.

Відправляйте креслення на [email protected] або телефонуйте +38 (067) 470-35-44 — допоможемо з виготовленням глухих внутрішніх профілей.

Ротаційна прошивка поєднує універсальність ЧПК‑токарного верстата із швидкістю та економічністю спеціалізованої протяжки. Для виробників аграрної техніки це спосіб випускати полігональні компоненти точніше, швидше та дешевше. «Бас‑Агро» вже експлуатує технологію й готове запропонувати її вам — від дослідної партії до масового виробництва.

Дивіться наш каталог запчастин до сільгосптехніки.

Ротаційна прошивка — зменшуємо час циклу, підвищуємо врожайність вашого бізнесу!
