Редуктори для розкидачів добрив

Редуктор для розкидача добрив — один із ключових елементів привода, від якого залежить передавання потужності до робочих органів машини. Він узгоджує частоту обертання вхідного та вихідного валів, змінює крутний момент і забезпечує передбачений виробником режим роботи розподільного механізму. Помилка під час підбору цього вузла може призвести не лише до прискореного зношування деталей, а й до порушення рівномірності внесення добрив.

ТОВ «Бас-Агро Груп» офіційно постачає в Україну редуктори турецького виробника DI-SAN. Для розкидачів мінеральних добрив виробник пропонує вісім моделей серії DS100–DS107. Кожен редуктор для розкидача добрив має власну конструкцію, передатне число, потужність, геометрію валів і схему кріплення, тому однакове призначення не робить ці вироби взаємозамінними.

Правильно підібраний редуктор для розкидача добрив забезпечує саме той швидкісний режим, на який розраховані розподільні органи конкретної машини. Це важливо і для надійності механіки, і для рівномірності розподілу добрив.

Як працює редуктор для розкидача добрив

У більшості приводних схем обертання надходить від вала відбору потужності трактора через карданну передачу. Далі редуктор для розкидача добрив передає його робочим органам із частотою, закладеною в конструкцію конкретної машини. Залежно від моделі передача може зберігати вхідну частоту обертання або підвищувати її.

Роботу такого механізму описує зв’язок між потужністю, крутним моментом і кутовою швидкістю: P = M × ω. За зіставної потужності підвищення вихідної частоти обертання супроводжується зменшенням доступного крутного моменту. Саме цю закономірність можна побачити в характеристиках DI-SAN: за вхідної потужності 15 к. с. варіанти з вихідною частотою 540, 675 і 720 об/хв мають зазначений виробником момент 189, 151 і 142 Н·м відповідно.

Інакше кажучи, редуктор для розкидача добрив формує конкретне співвідношення швидкості та моменту, передбачене кінематикою машини.

Тому редуктор для розкидача добрив не можна вибирати лише за зовнішньою формою корпусу. Неправильне передатне число змінить швидкість робочих органів, а невідповідність потужності або моменту вимогам виробника збільшить ризик перевантаження привода.

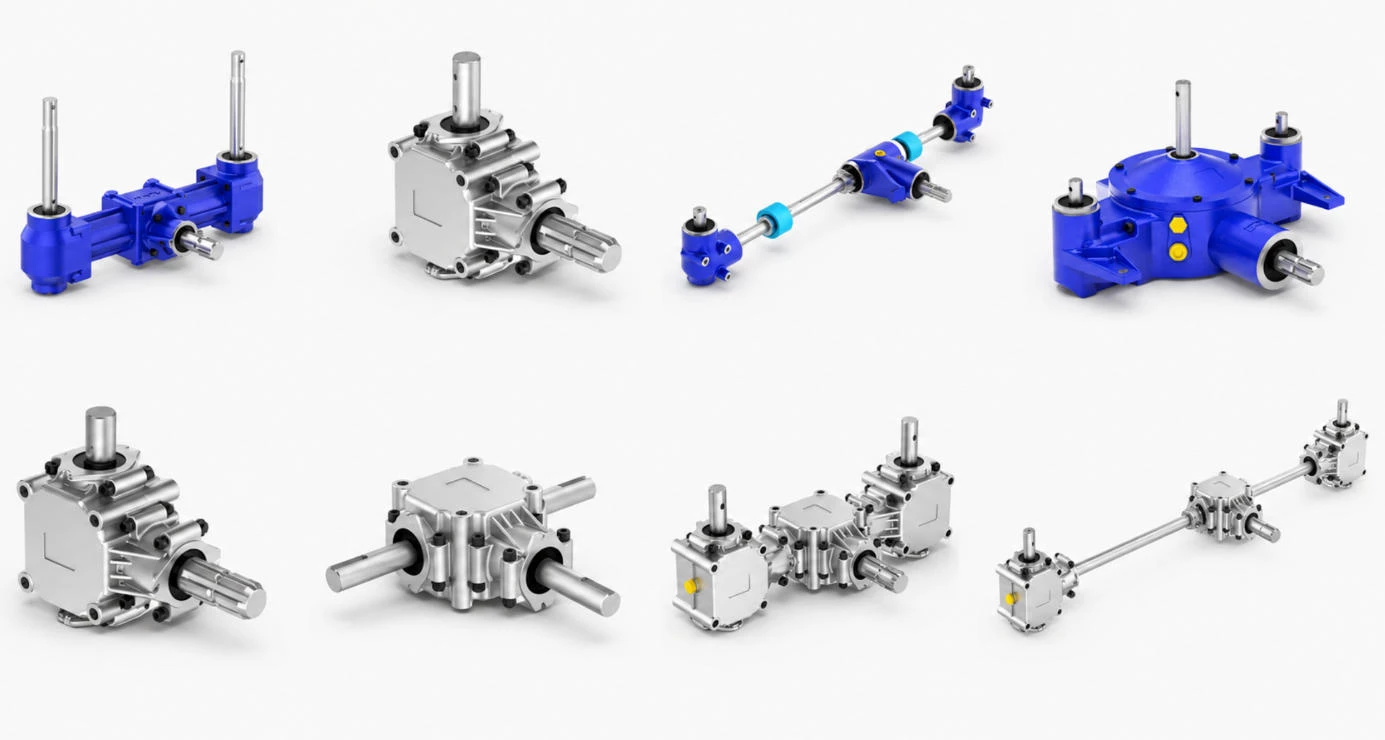

Модельний ряд DI-SAN DS100–DS107

У каталозі «Бас-Агро» представлені вісім моделей, які DI-SAN прямо відносить до приводів розкидачів добрив. Їхні основні характеристики наведено в таблиці.

Щоб визначити, який редуктор для розкидача добрив потрібен у конкретному випадку, недостатньо порівняти лише потужність: моделі помітно відрізняються частотою обертання, масою, об’ємом оливи та приєднувальною геометрією.

Усі значення в таблиці відповідають опублікованим специфікаціям DI-SAN і товарним карткам «Бас-Агро». Для DS100 виробник не зазначає масу, тому це значення не можна достовірно переносити з візуально схожої моделі.

Кожен редуктор для розкидача добрив із цієї лінійки потрібно розглядати як окреме технічне виконання, навіть якщо частина параметрів збігається з характеристиками сусідньої моделі.

Чим відрізняються моделі DS100–DS103

DS100, DS101, DS102 і DS103 мають однакові заявлені варіанти кінематичних характеристик. Редуктор для розкидача добрив у виконанні A працює з відношенням 1:1 і передає 540 об/хв, виконання B підвищує швидкість до 675 об/хв, а виконання C — до 720 об/хв. Вхідна потужність для всіх трьох варіантів становить 15 к. с. / 11 кВт.

Однак однакові передатні числа не означають конструктивної взаємозамінності. DS101 важить 12 кг і вміщує 0,90 л оливи, тоді як DS102 та DS103 мають об’єм 0,30 л і масу 5 та 4,5 кг відповідно. DS100 також розрахований на 0,90 л оливи, а в документації передбачено виготовлення параметра L за запитом. Отже, кожен редуктор для розкидача добрив необхідно зіставляти з кресленням, довжиною валів, монтажними точками та компонуванням привода.

Таким чином, редуктор для розкидача добрив вибирають не за збігом значень в одному рядку характеристик, а за сукупністю кінематичних і монтажних параметрів.

Особливості DS104–DS107

Редуктор для розкидача добрив DS104 вирізняється найбільшою заявленою вхідною потужністю серед моделей, розрахованих на 540 об/хв: 25 к. с. / 19 кВт. Він підвищує частоту до 720 об/хв, а зазначений вихідний момент становить 232 Н·м. Це не дає підстав автоматично встановлювати DS104 замість менш потужної моделі: його корпус, вали та точки кріплення повинні відповідати машині.

DS105 зберігає частоту обертання 540 об/хв за відношення 1:1. DS106 підвищує її до 720 об/хв і має відношення 1:1,33. Редуктор для розкидача добрив DS107 розрахований на інший швидкісний режим: 1000 об/хв на вході та 1820 об/хв на виході. Тому DS107 принципово відрізняється від сімейства, що працює з вхідною частотою 540 об/хв.

Редуктор для розкидача добрив, розрахований на вхідні 1000 об/хв, не можна встановлювати у привод із режимом 540 об/хв без прямого підтвердження виробника машини та перевірки всієї кінематичної схеми.

Тому редуктор для розкидача добрив DS107 не можна вважати посиленою заміною DS104 або DS106: він призначений для іншого швидкісного режиму.

Як підібрати редуктор для розкидача добрив

Першим орієнтиром повинні бути точна марка та модель розкидача, а не приблизна подібність агрегатів. Коректно вибраний редуктор для розкидача добрив має одночасно відповідати робочому режиму та всім приєднувальним розмірам замінюваного вузла. Перш ніж купити редуктор для розкидача добрив, необхідно перевірити:

• маркування демонтованого вузла;
• вхідну частоту обертання — 540 або 1000 об/хв;
• передатне число та потрібну вихідну частоту;
• зазначену виробником вхідну потужність і потрібний крутний момент;
• кількість, розташування та напрямок обертання вихідних валів;
• діаметр, шліцьове або шпонкове з’єднання кожного вала;
• міжосьові відстані та розташування кріпильних отворів;
• монтажне положення корпусу та доступ до оливних пробок.

Навіть редуктор для розкидача добрив із правильним передатним числом не підійде, якщо не збігаються вали, напрямок обертання або точки кріплення.

Якщо заводська табличка відсутня, редуктор для розкидача добрив слід ідентифікувати за технічним кресленням і точними вимірами. Корисними будуть фотографії вузла з усіх боків, розміри валів і кріплень, а також старий редуктор як зразок. Самої назви моделі трактора недостатньо, оскільки редуктор установлюється на розкидачі й повинен відповідати насамперед його конструкції.

Рівномірність внесення залежить не лише від редуктора

Нерівномірний розподіл гранул за шириною захвату не завжди означає, що несправний редуктор для розкидача добрив. Причиною можуть бути зношені або неправильно встановлені лопатки дисків, налипання матеріалу, неоднакова подача через дозувальні вікна, неправильна висота агрегата, нахил машини або невідповідність частоти обертання вимогам виробника.

Діагностика повинна охоплювати весь привод. Необхідно перевірити карданну передачу, запобіжні та фрикційні муфти, підшипники, вали й робочі диски. Новий редуктор для розкидача добрив не усуне перекіс вала, заклинювання робочого органа або постійне перевантаження через несправність суміжного механізму.

Якщо редуктор для розкидача добрив нормально обертається без навантаження, але перегрівається або шумить під час внесення, необхідно шукати причину не лише всередині корпусу, а й у надмірному опорі суміжних робочих органів.

Олива, обслуговування та ознаки несправності

Для DS100–DS107 виробник зазначає SAE 90 / SAE 140. Конкретний клас в’язкості потрібно вибирати за документацією на певний редуктор для розкидача добрив і з урахуванням умов експлуатації. Об’єм заправлення істотно відрізняється: від 0,30 л у DS102, DS103 і DS105 до 2,50 л у DS107. Тому заливати оливу «за аналогією» з іншою моделлю не можна.

Перед роботою необхідно контролювати рівень оливи та відсутність витоків. Гул, стукіт, збільшення люфту, локальне перегрівання, пошкодження ущільнень або металеві частинки в оливі вимагають зупинення машини та проведення діагностики. Експлуатація несправного редуктора для розкидача добрив може призвести до пошкодження валів, муфт і розподільних органів.

Після заміни редуктор для розкидача добрив потрібно заправляти відповідно до специфікації встановленої моделі, а не за об’ємом демонтованого або зовні схожого вузла.

Після внесення добрив із корпусу необхідно видаляти залишки гранул і пил. Багато мінеральних добрив гігроскопічні: поглинаючи вологу, вони утворюють відкладення, здатні прискорювати корозію. Під час очищення не можна спрямовувати струмінь високого тиску безпосередньо на ущільнення та сапун редуктора.

Де замовити редуктор для розкидача добрив

У каталозі ТОВ «Бас-Агро Груп» представлені моделі DI-SAN DS100–DS107. Переглянути загальний асортимент можна в розділі Редуктори. Актуальну ціну, наявність або строк постачання конкретної моделі необхідно уточнювати в менеджера.

Щоб замовити редуктор для розкидача добрив, передайте фахівцю марку та модель машини, позначення старого вузла, фотографії, розміри валів і кріпильних отворів. ТОВ «Бас-Агро Груп» здійснює постачання редукторів DI-SAN та організовує доставку по Україні. Також можна звернутися до магазину компанії в Черкасах за адресою: провулок Хоменка, 8/1.

Точний підбір особливо важливий для привода розкидача: частота обертання робочих органів впливає як на механічне навантаження, так і на технологічний результат внесення. Правильно вибраний редуктор для розкидача добрив, справний карданний привод і своєчасне обслуговування допомагають зберегти розрахунковий режим роботи машини та зменшити ризик простою під час польових робіт.

Надійний редуктор для розкидача добрив — це насамперед модель, що точно відповідає конструкції агрегата, а не просто найближчий за потужністю або розмірами варіант.
