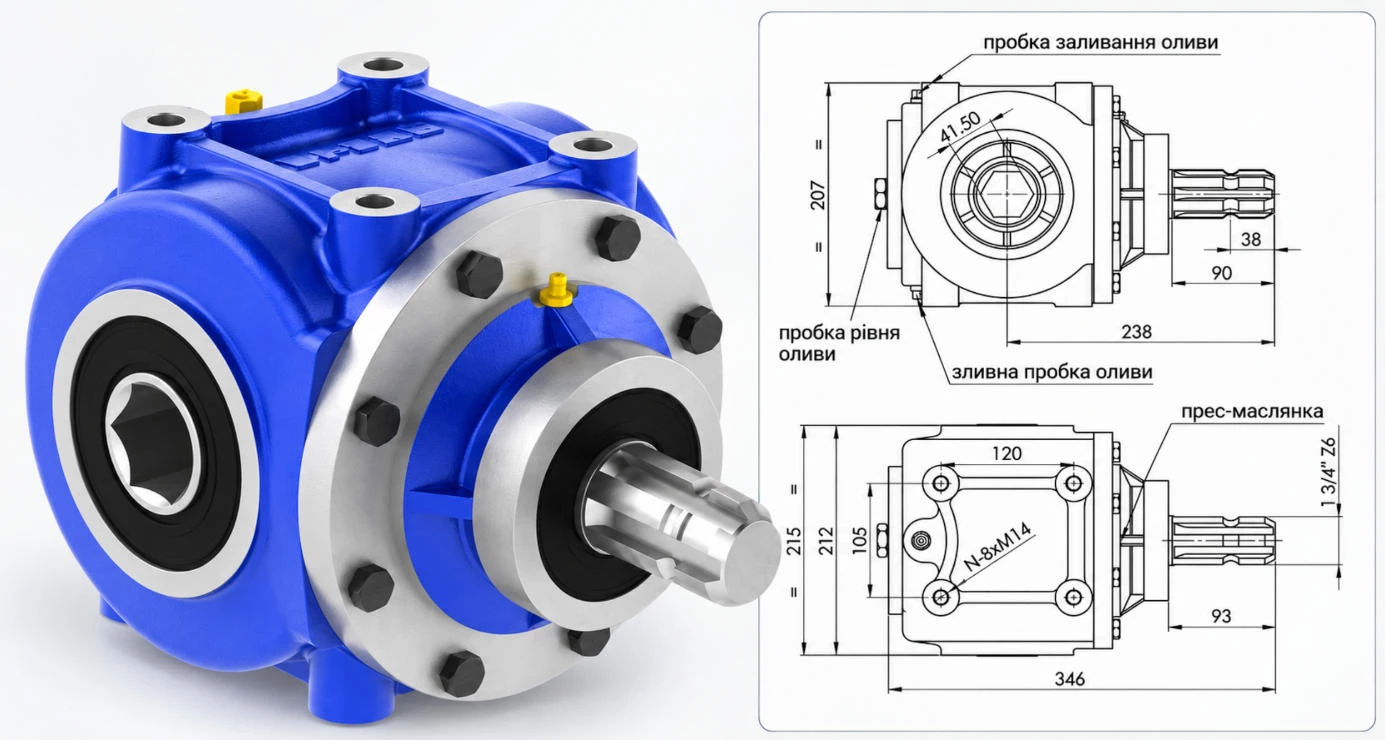

Редуктор для розкидача органічних добрив DI-SAN DS400

Розкидач твердих органічних добрив працює з матеріалом, який значно складніше рівномірно розподіляти полем, ніж сухі мінеральні гранули. Гній і компост мають неоднорідну структуру, різну вологість та щільність, можуть ущільнюватися в кузові й створювати змінне навантаження на транспортер і розкидальні органи. Тому механічний привод такої машини повинен не лише передавати потужність, а й підтримувати задану частоту обертання під час тривалої роботи.

DI-SAN DS400 — спеціалізований редуктор для причіпних розкидачів твердих органічних добрив. Виробник позначає сферу його застосування як Manure Spreader — розкидач гною. Модель розрахована на вхідну частоту 334 об/хв і підвищує її до 540 об/хв, забезпечуючи привод робочих органів стандартного розкидача.

Для якої техніки призначений DI-SAN DS400

У технічній документації DI-SAN модель DS400 належить до редукторів для причепів, призначених для внесення твердих органічних добрив. До цієї категорії належать машини, що працюють із такими матеріалами:

• підстилковим гноєм;
• напівперепрілим гноєм;
• компостом;
• органічними сумішами;
• іншими твердими та неоднорідними удобрювальними матеріалами.

DS400 не слід плутати з невеликими редукторами одно- та дводискових розкидачів мінеральних добрив. Такі машини працюють із гранульованим матеріалом і зазвичай мають іншу конструкцію привода, меншу необхідну потужність та інші передатні числа.

Причіпний розкидач органічних добрив є важчою машиною. Матеріал переміщується кузовом за допомогою транспортера, після чого надходить до розкидального механізму. Залежно від конструкції це можуть бути вертикальні або горизонтальні барабани, лопатеві ротори чи розкидальні диски.

Де встановлюється редуктор DS400

Згідно з офіційною схемою застосування редукторів DI-SAN, у стандартному виконанні розкидача органічних добрив моделі DS400 використовуються для привода лівого та правого розкидальних дисків. Для середнього диска в цій схемі передбачений інший редуктор, а для транспортера — окрема модель зі значно меншою вихідною частотою.

Отже, DS400 не можна вважати єдиним центральним редуктором, який одночасно приводить у рух усі механізми машини. У типовій схемі DI-SAN він є частиною розподіленої системи привода та відповідає за роботу бічних розкидальних органів.

Конкретне розташування редуктора залежить від конструкції розкидача. Перед замовленням необхідно перевірити схему привода, напрямок обертання, виконання валів і монтажні розміри. Одного лише збігу загального призначення техніки недостатньо для підтвердження сумісності.

Технічні характеристики DI-SAN DS400

Чому DS400 фактично підвищує оберти

Попри звичну назву «редуктор», DS400 не зменшує, а збільшує частоту обертання. За вхідних 334 об/хв його вихідний вал обертається з частотою 540 об/хв. Передатне число 1:1,61 означає підвищення швидкості приблизно в 1,61 раза.

Якщо помножити 334 об/хв на 1,61, отримаємо близько 538 об/хв. У документації зазначено 540 об/хв, а невелика різниця пояснюється округленням опублікованого передатного числа.

Ця особливість має принципове значення під час підбору. DS400 не розрахований на подавання стандартних 540 об/хв безпосередньо на вхідний вал. За умови збереження передатного відношення така вхідна частота теоретично дала б близько 869 об/хв на виході, що істотно перевищує передбачений режим.

Отже, вхідні 334 об/хв повинні формуватися попереднім ступенем трансмісії розкидача. DS400 є елементом внутрішнього привода машини, а не універсальним редуктором для безпосереднього підключення до вала відбору потужності трактора.

Потужність і крутний момент

Виробник зазначає допустиму вхідну потужність 37 кВт, або 50 к. с., і вихідний крутний момент 635 Н·м. Ці параметри характеризують навантажувальну здатність самого редуктора, але не визначають необхідну потужність трактора для всього розкидача.

Трактор приводить у дію не один DS400, а всю систему машини: карданні вали, розподільні передачі, транспортер кузова та розкидальні органи. Частина потужності також витрачається на подолання тертя та переміщення важкого органічного матеріалу. Тому підбирати трактор лише за значенням 50 к. с., зазначеним для редуктора, технічно неправильно.

Необхідну потужність трактора слід визначати за настановою виробника конкретного розкидача. На неї впливають місткість кузова, маса завантаження, тип транспортера, конструкція розкидального механізму та необхідна продуктивність.

Чому привод розкидача зазнає змінного навантаження

Тверді органічні добрива практично ніколи не мають повністю однорідної структури. В одному завантаженні можуть бути пухкі та ущільнені ділянки, довговолокнисті рослинні рештки, грудки й матеріали різної вологості.

Коли щільна маса надходить до розкидальних органів, опір різко зростає. Після руйнування грудки навантаження знову зменшується. У результаті зубчасті колеса, вали та підшипники редуктора працюють не лише під постійним, а й під повторюваним динамічним впливом.

Особливо небезпечними є випадки, коли до кузова разом з органічним матеріалом потрапляють каміння, металеві предмети, деревина або інші сторонні включення. Їхній контакт із робочим органом може спричинити різке гальмування вала та короткочасне збільшення крутного моменту.

Саме тому справність карданних валів, запобіжних муфт та інших захисних елементів має не менше значення, ніж номінальна міцність самого редуктора.

Чому DS400 не можна замінювати зовні схожою моделлю

У лінійці DI-SAN представлено декілька редукторів для розкидачів органічних добрив. Вони можуть мати схожу конструкцію корпусу, але відрізнятися передатним числом, допустимою потужністю, крутним моментом і розташуванням у системі привода.

Наприклад, моделі для транспортера повинні забезпечувати дуже малу вихідну швидкість і високий крутний момент. Редуктор розкидального диска, навпаки, працює з вищою частотою обертання. Тому встановити модель від транспортера замість дискового редуктора або виконати зворотну заміну неможливо навіть за збігу окремих розмірів.

Під час підбору DS400 необхідно перевірити:

1. Марку та модель розкидача.
2. Позначення встановленого редуктора.
3. Місце агрегату в схемі привода.
4. Фактичну вхідну частоту обертання.
5. Необхідну вихідну частоту.
6. Передатне число та напрямок його дії.
7. Допустиму потужність і крутний момент.
8. Напрямок обертання валів.
9. Конструкцію та розміри шліцьових з’єднань.
10. Розташування вхідного й вихідного валів.
11. Монтажні розміри та відстані між отворами.
12. Положення корпусу на рамі машини.

Якщо табличка або маркування старого редуктора пошкоджені, для ідентифікації рекомендується надати фотографії корпусу, валів, кріплень і місця встановлення, а також зняти основні розміри.

Основні причини пошкодження редуктора розкидача

Ресурс DS400 залежить не лише від якості виготовлення, а й від стану всієї системи привода. Навіть правильно підібраний редуктор може передчасно вийти з ладу, якщо на нього постійно передаються навантаження, не передбачені конструкцією.

До найпоширеніших причин несправностей належать:

• потрапляння каміння та металевих предметів до розкидального механізму;
• блокування диска або іншого робочого органа;
• надмірна щільність або нерівномірне подавання матеріалу;
• перевантаження кузова розкидача;
• різке ввімкнення ВВП за високих обертів двигуна;
• несправна або неправильно відрегульована запобіжна муфта;
• застосування невідповідного зрізного болта;
• перекіс карданних валів;
• порушення співвісності елементів привода;
• ослаблення кріплення корпусу;
• робота з пошкодженими підшипниками;
• недостатній рівень оливи;
• витікання оливи через зношені ущільнення;
• забруднення або пошкодження сапуна;
• тривала експлуатація за сильної вібрації.

Поява металевого шуму, помітного люфту валів, витікання оливи або надмірного нагрівання корпусу потребує зупинення машини та перевірки привода. Продовження роботи може перетворити локальне пошкодження підшипника або ущільнення на руйнування зубчастої передачі.

Олива та технічне обслуговування DS400

Для DI-SAN DS400 виробник зазначає оливу SAE 90 або SAE 140. Номінальний об’єм заправлення становить 1,50 л.

У відкритій документації DI-SAN не зазначено єдиного інтервалу заміни оливи, класу за API та точних температурних умов вибору між SAE 90 і SAE 140. Тому періодичність обслуговування та конкретний мастильний матеріал необхідно додатково узгоджувати з настановою з експлуатації машини й рекомендаціями постачальника.

Без додаткового підтвердження не слід самостійно приписувати оливі клас GL-4 або GL-5. Продукти однакової в’язкості можуть відрізнятися складом протизадирних присадок і сумісністю з матеріалами деталей.

Перед початком сезону рекомендується перевірити:

• рівень і стан оливи;
• корпус на наявність тріщин та пошкоджень;
• ущільнення і місця можливого витікання;
• стан сапуна;
• люфт вхідного й вихідного валів;
• затягування монтажних з’єднань;
• стан карданної передачі;
• роботу запобіжної муфти;
• вільне обертання розкидальних органів;
• відсутність сторонніх предметів у робочій зоні.

Вал відбору потужності слід вмикати за невисоких обертів двигуна, після чого плавно виводити привод на робочий режим. Різкий запуск під навантаженням створює удар, який одночасно сприймають карданні шарніри, вали, зубчасті колеса та підшипники.

Де купити редуктор DI-SAN DS400

Компанія «Бас-Агро» пропонує редуктор DI-SAN DS400 для розкидачів твердих органічних добрив. Переглянути актуальну вартість, наявність, фотографії та характеристики можна в картці товару:

Купити редуктор DI-SAN DS400 на сайті BAS

Можлива доставка по всій Україні. Перед оформленням замовлення рекомендується повідомити модель розкидача, маркування старого редуктора та надати фотографії його приєднувальних елементів. Це дасть змогу перевірити технічну сумісність і зменшити ризик помилкового замовлення.

DI-SAN DS400 — спеціалізований редуктор для привода розкидальних органів причепа, призначеного для внесення твердих органічних добрив. У стандартній схемі DI-SAN такі редуктори застосовуються для лівого та правого розкидальних дисків.

Модель підвищує вхідну частоту з 334 до 540 об/хв, розрахована на потужність до 37 кВт і забезпечує вихідний крутний момент 635 Н·м. Тому DS400 не можна вибирати лише за зовнішнім виглядом корпусу або підключати безпосередньо до ВВП із частотою 540 об/хв.

Надійна робота редуктора залежить від правильного передатного відношення, відповідності валів і кріплень, справності захисної муфти, плавного ввімкнення привода та своєчасного контролю оливи. Точна ідентифікація за маркуванням, кресленням і місцем встановлення залишається обов’язковою умовою безпечної заміни.
