Редуктор DI-SAN DS406 для мульчувача та подрібнювача рослинних решток

Мульчувач працює в умовах постійної зміни навантаження. Під час рівномірного подрібнення трави або сухих стебел опір ротора залишається відносно стабільним, але в разі потрапляння щільного пучка рослинності, грудки землі, каменю чи іншої перешкоди він може різко збільшитися. Редуктор такої машини повинен підтримувати необхідну частоту обертання, передавати потужність і витримувати повторювані динамічні навантаження.

DI-SAN DS406 — підвищувальний кутовий редуктор для мульчувачів і подрібнювачів рослинних решток. Він приймає стандартні 540 об/хв від приводної системи машини та підвищує частоту обертання до 1620 об/хв. Виробник зазначає для моделі потужність 52 кВт, або 70 к. с., і вихідний крутний момент 298 Н·м.

Для якої техніки призначений DI-SAN DS406

У турецькій документації призначення DS406 позначене як Sap Parçalama Makinası — машина для подрібнення стебел і рослинних решток. В англомовному каталозі використовується точніший міжнародний термін Flail Mulcher.

Такий мульчувач зазвичай оснащується горизонтально розташованим ротором, на якому закріплені шарнірні ножі або молотки. Під час обертання робочі елементи подрібнюють рослинну масу та розподіляють її поверхнею поля.

DS406 може застосовуватися в приводах машин, призначених для:

• подрібнення стерні;
• перероблення стебел кукурудзи та соняшнику;
• подрібнення трави й бур’янів;
• оброблення пожнивних решток;
• догляду за пасовищами та занедбаними ділянками;
• мульчування міжрядь садів і виноградників;
• підготовки поля до наступних технологічних операцій.

Конкретні можливості машини залежать не лише від редуктора, а й від конструкції ротора, типу ножів, робочої ширини, висоти зрізу та допустимого діаметра рослинних решток.

Чим мульчувач відрізняється від роторної косарки

DI-SAN виділяє DS406 у категорію редукторів для Flail Mulcher. Це важливо, оскільки роторні косарки, дискові косарки та мульчувачі можуть зовні сприйматися як схожа техніка, але використовують різні робочі органи.

У мульчувачі ротор розташований горизонтально поперек напрямку руху. Ножі або молотки обертаються навколо горизонтальної осі та багаторазово взаємодіють із рослинним матеріалом. Основне завдання такої машини — не просто скосити рослинність, а інтенсивно подрібнити її та рівномірно розподілити поверхнею.

У роторної косарки робочі ножі зазвичай обертаються в горизонтальній площині навколо вертикальної осі. Для дискових косарок також застосовуються власні схеми трансмісії та спеціалізовані редуктори.

Тому DS406 не можна автоматично встановлювати замість редуктора косарки лише на підставі збігу потужності або вихідної швидкості.

Технічні характеристики DI-SAN DS406

Представлений на сайті BAS редуктор має виконання з параметром L=744 мм. Цей розмір необхідно обов’язково зіставляти з конструкцією та розмірами редуктора, встановленого на конкретній машині.

Як працює редуктор DS406

Вхідний вал DS406 розрахований на частоту обертання 540 об/хв. Усередині корпусу конічна зубчаста передача змінює напрямок потоку потужності та одночасно збільшує частоту обертання втричі. На виході редуктор забезпечує 1620 об/хв.

З технічного погляду DS406 є не понижувальним редуктором, а підвищувальною передачею, або мультиплікатором. Однак у каталогах сільськогосподарських комплектуючих для таких агрегатів традиційно використовується загальна назва «редуктор».

Висока вихідна швидкість необхідна для інтенсивної роботи ножів або молотків. Під час обертання ротора робочі елементи повинні не лише зрізати рослинність, а й багаторазово впливати на неї, зменшуючи довжину решток і полегшуючи їхнє подальше розкладання.

Водночас 1620 об/хв — це частота обертання вихідного вала DS406. Називати її частотою обертання ротора можна лише тоді, коли між редуктором і ротором немає додаткового ступеня передачі. Якщо машина оснащена пасовою або іншою проміжною передачею, фактичні оберти ротора визначаються також співвідношенням її шківів або зубчастих коліс.

Чому передатне число 1:3 має принципове значення

За вхідної швидкості 540 об/хв передатне число 1:3 формує вихідну швидкість 1620 об/хв:

540 × 3 = 1620 об/хв.

Встановлення редуктора з іншим передатним числом змінить швидкісний режим робочого органа. Недостатня швидкість ротора може погіршити подрібнення, збільшити кількість необроблених ділянок і підвищити навантаження на трактор. Надмірна швидкість створює ризик перевантаження підшипників, ножів, кріплень і самого ротора.

Тому збіг стандартних 540 об/хв на вході ще не означає, що будь-який схожий редуктор підходить для машини. Необхідно перевірити саме вихідну швидкість, напрямок обертання, конструкцію валів і геометрію встановлення.

Потужність 52 кВт і крутний момент 298 Н·м

Заявлена вхідна потужність DS406 становить 52 кВт, або 70 к. с. Це характеристика навантажувальної здатності редуктора, а не готова рекомендація щодо вибору трактора.

Потужність трактора повинна відповідати вимогам усього мульчувача. На неї впливають робоча ширина, маса ротора, кількість і тип ножів, густота рослинності, швидкість руху та наявність додаткової пасової передачі.

Якщо виробник машини зазначає більшу необхідну потужність трактора, це не обов’язково означає, що вся вона безперервно передається через один редуктор. Однак перевищувати допустиме навантаження самого DS406 не можна.

Вихідний крутний момент 298 Н·м необхідно розглядати разом із вихідною швидкістю 1620 об/хв. Підбір лише за одним значенням крутного моменту без урахування обертів і потужності може призвести до помилки.

Чим DS406 відрізняється від DI-SAN DS205

DS406 і DS205 мають декілька однакових характеристик:

• передатне число 1:3;
• вхідну швидкість 540 об/хв;
• вихідну швидкість 1620 об/хв;
• об’єм оливи 2,50 л.
• Попри це, моделі не є взаємозамінними.

DS205 призначений для роторних косарок, має заявлену потужність 37 кВт і вихідний крутний момент 212 Н·м. DS406 розрахований на мульчувачі, допускає потужність 52 кВт і забезпечує 298 Н·м.

Крім навантажувальних характеристик, відрізняються конструкція корпусу, розташування валів, монтажна геометрія та схема підключення до робочого органа. Тому встановлювати DS205 замість DS406 або виконувати зворотну заміну без перевірки технічного креслення не можна.

Відмінність DS406 від редуктора лісового мульчувача DS407

У каталозі DI-SAN моделі DS406 і DS407 належать до різних типів машин. DS406 призначений для звичайного мульчувача рослинних решток, тоді як DS407 позначений як редуктор для Forestry Mulcher — лісового мульчувача.

Лісова техніка розрахована на важчу роботу з деревною рослинністю, гілками та чагарниками. Вона може мати іншу конструкцію ротора, посилену раму та відмінне компонування привода.

Навіть якщо окремі характеристики двох редукторів збігаються, це не підтверджує їхньої взаємозамінності. Необхідно перевіряти довжину вала, розміри шліців, кріплення та положення корпусу.

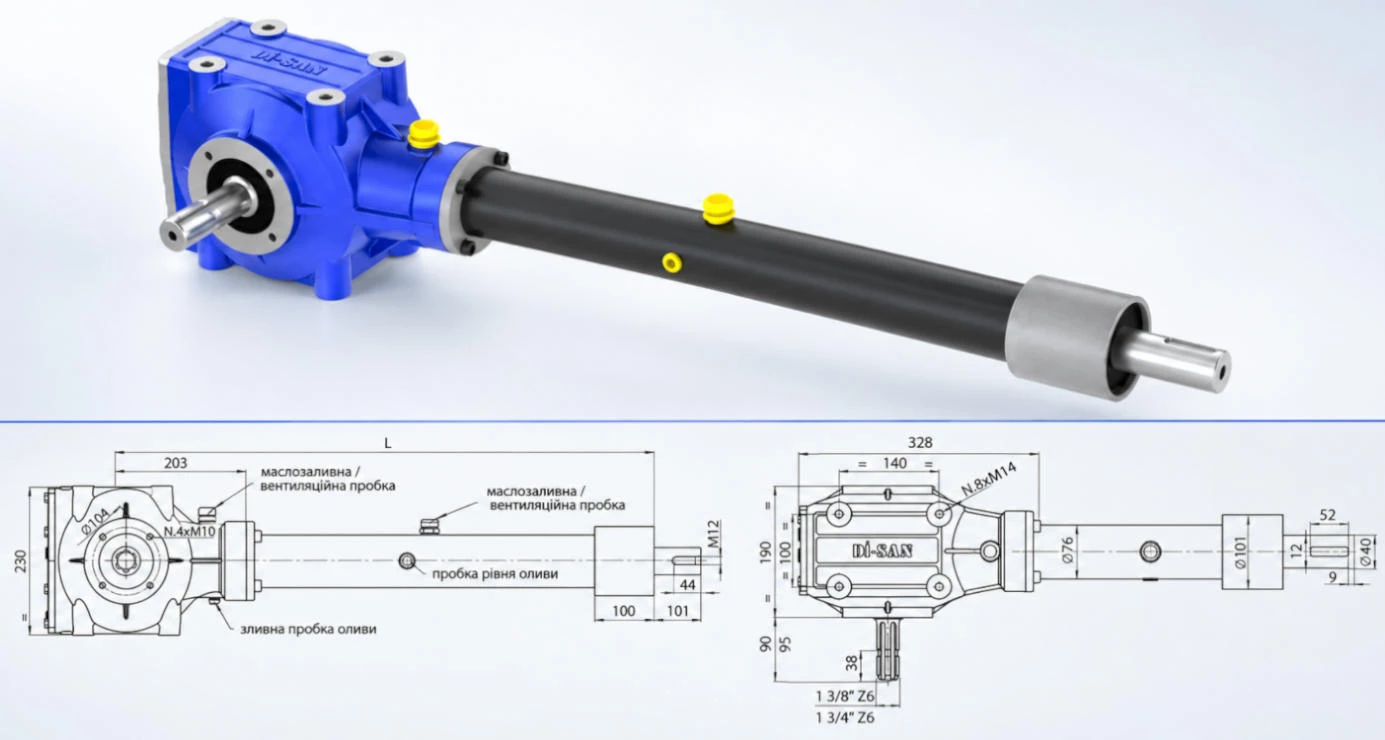

Що означає L=744 мм

В офіційній документації DI-SAN зазначено, що параметр L для DS406 може виготовлятися на замовлення. Отже, модель може постачатися з різною довжиною відповідного елемента залежно від конструкції машини.

На сайті BAS представлений редуктор DI-SAN DS406 із параметром L=744 мм.

L=744 мм — це не просто довідковий розмір. Він є частиною конкретного виконання редуктора та повинен відповідати вимогам машини. Не можна підбирати DS406 лише за моделлю і передатним числом, не перевіривши параметр L.

На опублікованому кресленні DI-SAN також показані шліцьові з’єднання 1⅜″ Z6 і 1¾″ Z6. Перед замовленням ці параметри необхідно зіставити з фактичними валами встановленого обладнання.

Як підібрати DS406 для конкретного мульчувача

Для точного підбору необхідно перевірити:

1. Марку та модель мульчувача.
2. Позначення старого редуктора.
3. Вхідну частоту обертання 540 об/хв.
4. Необхідну вихідну частоту 1620 об/хв.
5. Передатне число 1:3.
6. Допустиму потужність і крутний момент.
7. Напрямок обертання вхідного та вихідного валів.
8. Розташування валів відносно корпусу.
9. Тип і розміри шліцьових з’єднань.
10. Значення параметра L.
11. Відстань між монтажними отворами.
12. Положення редуктора на рамі машини.
13. Наявність додаткової пасової або зубчастої передачі.

Якщо маркування старого агрегату не збереглося, рекомендується надати фотографії редуктора з різних боків, знімки валів і кріплень, а також основні розміри. Бажано окремо виміряти параметр L і міжосьові відстані монтажних отворів.

Чому редуктор мульчувача виходить із ладу

Мульчувач працює з повторюваними ударними навантаженнями. Шарнірні ножі частково пом’якшують контакт із перешкодою, відхиляючись назад, але не можуть повністю захистити привод від перевантаження.

До поширених причин пошкодження належать:

• потрапляння каміння, металу та великих деревних решток;
• блокування ротора щільною рослинною масою;
• різке ввімкнення ВВП за високих обертів двигуна;
• робота за частоти ВВП понад 540 об/хв;
• несправна або неправильно відрегульована фрикційна муфта;
• застосування невідповідного зрізного болта;
• робота з відсутніми або неоднаковими за масою ножами;
• зношені кріплення ножів;
• деформація або розбалансування ротора;
• надмірне натягування пасів, якщо вони передбачені конструкцією;
• неправильний кут роботи карданного вала;
• ослаблення кріплення редуктора;
• недостатній рівень оливи;
• пошкодження ущільнень;
• забруднення сапуна;
• тривала робота за підвищеної вібрації.

Особливо небезпечною є експлуатація з розбалансованим ротором. Вібрація передається на вихідний вал, підшипники та корпус редуктора, прискорюючи зношування посадкових місць, зубчастого зачеплення й ущільнень.

Олива та обслуговування DI-SAN DS406

Виробник зазначає для DS406 оливу SAE 90 або SAE 140. Номінальний об’єм становить 2,50 л.

У відкритих матеріалах DI-SAN не зазначено універсального інтервалу заміни, класу оливи за API та точних температурних умов вибору між SAE 90 і SAE 140. Тому конкретну оливу та періодичність її заміни необхідно визначати за настановою виробника мульчувача й рекомендаціями постачальника.

Перед початком сезону рекомендується перевірити:

• рівень і стан оливи;
• корпус та ущільнення на наявність витікання;
• чистоту сапуна;
• люфт вхідного й вихідного валів;
• затягування кріплень;
• стан карданної передачі;
• справність захисної муфти;
• стан ножів та їхніх кріплень;
• балансування ротора;
• стан пасів і шківів, якщо вони використовуються.

Вал відбору потужності слід вмикати за невисокої частоти обертання двигуна. Після запуску привод необхідно плавно виводити на робочі 540 об/хв. Різке ввімкнення під навантаженням створює удар, який одночасно впливає на кардан, зубчасту передачу, вали та підшипники.

Поява стороннього шуму, сильної вібрації, витікання оливи або надмірного нагрівання корпусу потребує зупинення машини та перевірки привода.

Де купити редуктор DI-SAN DS406

Компанія «Бас-Агро» пропонує редуктор DI-SAN DS406 у виконанні L=744 мм. Актуальна вартість, наявність, фотографії та технічні характеристики представлені в картці товару:

Купити редуктор DI-SAN DS406 L=744 мм на сайті BAS

Можлива доставка по всій Україні. Перед оформленням замовлення рекомендується повідомити модель мульчувача, маркування старого редуктора та надати фотографії приєднувальних елементів. Це дасть змогу перевірити передатне число, розміри валів, параметр L і монтажну сумісність.

DI-SAN DS406 — підвищувальний кутовий редуктор для мульчувачів і подрібнювачів рослинних решток. Він працює з вхідною частотою 540 об/хв, збільшує її до 1620 об/хв і розрахований на вхідну потужність 52 кВт. Вихідний крутний момент становить 298 Н·м.

Модель призначена саме для Flail Mulcher із горизонтальним ротором і не повинна автоматично замінюватися редукторами роторних косарок або лісових мульчувачів. Навіть за збігу передатного числа необхідно враховувати потужність, конструкцію валів, монтажну геометрію, напрямок обертання та параметр L.

Правильний підбір, плавне ввімкнення ВВП, справність захисної муфти, балансування ротора та своєчасний контроль оливи безпосередньо впливають на надійність редуктора і строк служби всього мульчувача.
