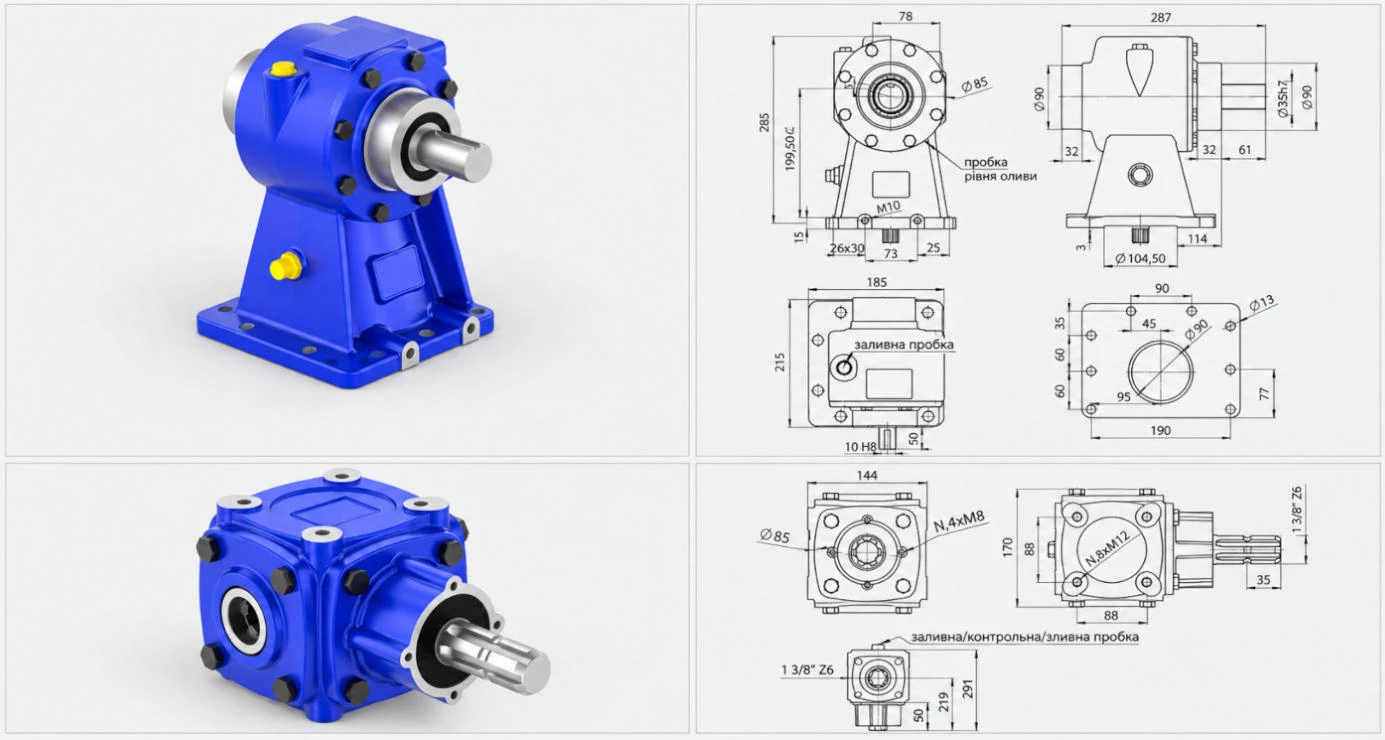

Редуктори для дискових косарок DI-SAN DS200 і DS201

Редуктори DS200 і DS201 призначені для приводів роторних дискових косарок, однак формують зовсім різні швидкісні режими. DS200 зменшує частоту обертання з 540 до 293 об/хв, тоді як DS201 підвищує її з 1080 до 2225 об/хв. Ця різниця визначає місце кожного агрегату в кінематичній схемі машини та унеможливлює їх взаємозамінність.

Дискова косарка працює зі значною швидкістю різальних органів. Кілька горизонтально розташованих дисків обертаються всередині або над різальним брусом, а закріплені на них ножі зрізають рослинну масу. Потік потужності проходить через карданні вали, кутові передачі та внутрішній привод бруса. Кожен елемент цієї системи має працювати з передбаченою частотою обертання та напрямком передавання моменту.

Чим дискова косарка відрізняється від косарки-подрібнювача

У модельному ряду DI-SAN дискові косарки виділені в окрему групу. Для них призначені DS200 і DS201. Редуктори DS205 і DS206, розглянуті раніше, належать до роторних косарок-подрібнювачів.

У дискової косарки робочим органом є різальний брус із кількома дисками. Косарка-подрібнювач зазвичай використовує один або кілька великих роторів чи тримачів ножів, розрахованих на скошування та подрібнення рослинності. Відмінності в конструкції робочого органа зумовлюють різні вимоги до частоти обертання, потужності, моменту та компонування привода.

Тому редуктор для роторної косарки-подрібнювача не можна підбирати замість редуктора дискової косарки лише за потужністю або зовнішньою подібністю корпусу.

Характеристики DI-SAN DS200 і DS201

Однакове призначення не робить ці моделі близькими за характеристиками. DS200 працює як понижувальна передача з порівняно високим вихідним моментом. DS201 є підвищувальним кутовим редуктором, розрахованим на більшу потужність і високу вихідну частоту.

DI-SAN DS200: зниження обертів і збільшення моменту

Передатне число DS200 становить 1,84:1. За подавання 540 об/хв на вхідний вал редуктор формує вихідну частоту 293 об/хв. Крутний момент на виході досягає 348 Н·м.

Модель розрахована на вхідну потужність 15 к. с., або 11 кВт. Внутрішня схема складається з трьох конічних зубчастих коліс. Така будова дає змогу передавати потужність між валами відповідно до компонування привода дискової косарки й одночасно знижувати частоту обертання.

Вхідне з’єднання виконано в поширеному сільськогосподарському розмірі 1⅜″ Z6. Однак збіг шліців із карданним валом підтверджує лише можливість з’єднання валів. Для встановлення необхідно також перевірити вихідний вал, напрямок обертання, положення корпусу та геометрію кріплень.

Об’єм оливи DS200 становить 0,50 л, маса агрегату - 15 кг. Переглянути характеристики, ціну й умови замовлення можна на сторінці редуктора DI-SAN DS200.

Вихідні 293 об/хв характеризують вал самого редуктора. Частота обертання різальних дисків може відрізнятися, якщо після DS200 у машині встановлена додаткова зубчаста, пасова або інша передача.

DI-SAN DS201: підвищення частоти до 2225 об/хв

DS201 працює за підвищувальною схемою. Передатне число 1:2,06 збільшує частоту обертання з 1080 об/хв на вході до 2225 об/хв на виході.

Вхідна потужність становить 45 к. с., або 34 кВт. Це більш ніж утричі перевищує показник DS200. Вихідний крутний момент дорівнює 140 Н·м.

Менше значення моменту не означає, що DS201 розрахований на менш навантажений привод. Потужність залежить одночасно від моменту та кутової швидкості. DS201 передає значно більшу потужність за вищої частоти обертання, тому його вихідний момент нижчий, ніж у понижувального DS200.

Зубчаста схема складається з однієї пари конічних коліс. Передача змінює напрямок потоку потужності та збільшує оберти. Вхідний вал має шестишліцьове з’єднання 1⅜″ Z6. Об’єм оливи становить 1 л, маса редуктора - 23 кг.

Окремої уваги потребує вхідна частота 1080 об/хв. Саме така швидкість має підтримуватися безпосередньо на вхідному валу DS201. Модель не можна підключити до привода 540 об/хв і очікувати отримання розрахункових 2225 об/хв. Необхідні 1080 об/хв повинні формуватися попереднім ступенем трансмісії конкретної косарки.

Значення 2225 об/хв також стосується вихідного вала редуктора. Вважати його точною частотою обертання косаркових дисків можна лише тоді, коли між DS201 і різальним апаратом немає додаткового ступеня передачі.

Чому DS200 і DS201 не можна міняти місцями

DS200 і DS201 відрізняються не окремими параметрами, а загальним принципом роботи. Перший редуктор зменшує оберти, другий - збільшує. Їхні вхідні швидкості відрізняються вдвічі, а вихідні - більш ніж у сім разів.

Встановлення DS201 замість DS200 призведе до різкої зміни швидкісного режиму приводного механізму. Зворотна заміна знизить частоту обертання настільки, що робочий орган не зможе працювати в розрахунковому режимі. Одночасно зміняться переданий момент і навантаження на наступні елементи трансмісії.

Моделі також мають різну внутрішню конструкцію, розміри корпусу та монтажну геометрію. У DS200 використовуються три конічні колеса, у DS201 - одна конічна пара. Маса відрізняється на 8 кг, а необхідний об’єм оливи - удвічі.

Підбір за загальною фразою «редуктор для дискової косарки» не забезпечує сумісності. Необхідно встановити, яка модель була передбачена конструкцією машини та яке завдання вона виконує у приводі.

Що перевірити перед замовленням

Для точного підбору редуктора потрібні марка й модель косарки, позначення старого агрегату та його положення у приводній схемі. Якщо маркування пошкоджене, знадобляться фотографії корпусу, валів, кріплень і основні розміри.

Під час порівняння перевіряють:

1. Передатне число.
2. Вхідну та вихідну частоту обертання.
3. Допустиму потужність.
4. Вихідний крутний момент.
5. Напрямок обертання валів.
6. Взаємне розташування входу й виходу.
7. Тип і розміри шліцьових з’єднань.
8. Конструкцію вихідного вала.
9. Відстані між кріпильними отворами.
10. Монтажне положення корпусу.
11. Наявність наступних ступенів передачі.
12. Робочу схему карданного привода.

Особливо небезпечним є підбір лише за входом 1⅜″ Z6. Однакове шліцьове з’єднання використовується на різних сільськогосподарських передачах і нічого не говорить про оберти, потужність або монтажну сумісність.

Які навантаження діють на редуктор дискової косарки

Різальні диски працюють із високою частотою обертання. Контакт ножа з каменем, металевим предметом або щільною перешкодою створює ударне навантаження, яке передається через вал і зубчасті колеса. Короткочасний пік моменту може значно перевищувати навантаження під час рівномірного скошування трави.

Додаткова вібрація виникає в разі встановлення погнутих, пошкоджених або неоднакових за масою ножів. Дисбаланс впливає на підшипники та ущільнення, послаблює кріплення, збільшує шум і прискорює зношування зубців.

До пошкодження редуктора також призводять блокування різального бруса рослинною масою, неправильна частота на вхідному валу, різке ввімкнення привода під навантаженням, перекіс кардана та експлуатація зі зношеними шарнірами.

Роботу необхідно припинити в разі появи стукоту, постійного гулу, вираженої вібрації, люфту валів, витікання оливи або незвично швидкого нагрівання корпусу. Продовження скошування за наявності таких ознак збільшує обсяг подальшого ремонту.

Олива та обслуговування

Для DS200 і DS201 застосовується олива SAE 90 або SAE 140. Номінальний об’єм заправлення відрізняється:

• DS200 - 0,50 л;
• DS201 - 1,00 л.

Рівень оливи контролюють у встановленому робочому положенні редуктора. Недостатня кількість мастильного матеріалу погіршує відведення тепла та формування масляної плівки в зубчастому зачепленні. Надмірне заповнення підвищує внутрішній тиск і може спричинити витікання через ущільнення.

Перед початком сезону перевіряють герметичність корпусу, люфт валів, стан шліців, кріпильних з’єднань і карданної передачі. Одночасно оглядають різальні диски та ножі: несправність робочого органа швидко позначається на стані всього привода.

Привод вмикають за невисоких обертів двигуна, після чого плавно виводять на робочий режим. Такий порядок зменшує ударне навантаження на карданні шарніри, вали, шестерні та підшипники.

Редуктори для дискових косарок від BAS

Компанія BAS постачає редуктори DI-SAN для сільськогосподарської техніки та допомагає перевірити сумісність за технічними характеристиками й приєднувальними розмірами. Для підбору необхідно повідомити модель косарки, маркування старого редуктора та надати фотографії місць встановлення.

DS200 і DS201 виконують різні завдання всередині привода дискової косарки. DS200 знижує частоту до 293 об/хв і забезпечує 348 Н·м, а DS201 підвищує її до 2225 об/хв і розрахований на передавання потужності 34 кВт. Правильний вибір визначається кінематикою конкретної машини, розташуванням валів і точною відповідністю монтажному кресленню.
