Редуктор для кукурудзяної жатки DI-SAN DS321: характеристики та підбір

Редуктор для кукурудзяної жатки працює у складі приводу, де особливо важливі точне передатне число, відповідність частоти обертання та стабільне передавання потужності. Помилка під час вибору такого вузла змінює швидкісний режим під’єднаного механізму та може порушити роботу всієї приводної системи.

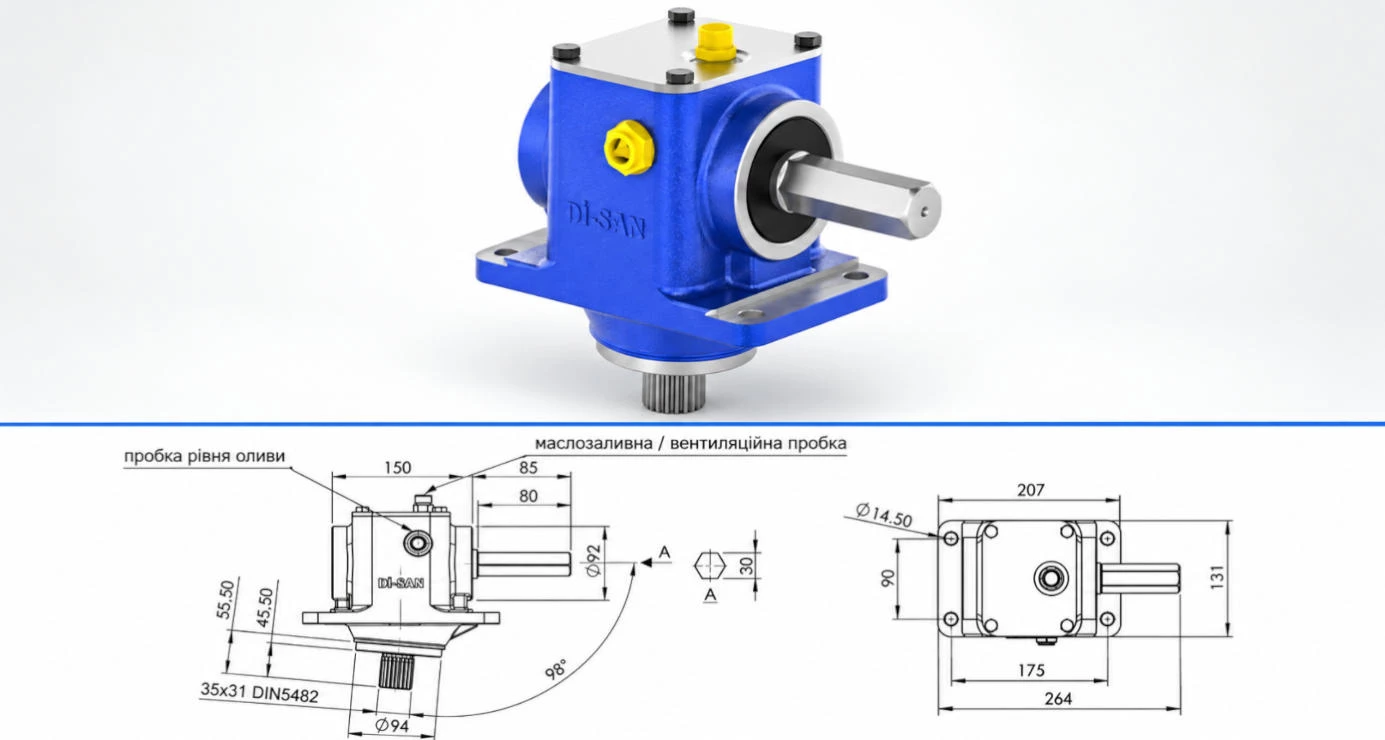

DI-SAN DS321 розроблений спеціально для застосування на кукурудзяних жатках. Це підвищувальний редуктор із передатним числом 1:2,07, розрахований на вхідну частоту 1000 об/хв. На виході він забезпечує 2077 об/хв за заявленої вхідної потужності 15 к. с., або 11 кВт.

Призначення DI-SAN DS321

Виробник відносить DS321 до групи редукторів для збиральної техніки та зазначає сферу застосування Corn Header — кукурудзяна жатка.

Редуктор приймає обертання від приводної системи жатки та передає його далі зі збільшеною частотою. За вхідних 1000 об/хв вихідний вал обертається зі швидкістю 2077 об/хв.

DS321 призначений саме для високошвидкісної ділянки приводу. Його не можна розглядати як універсальний редуктор для будь-якої жатки або встановлювати замість іншого агрегату лише на підставі схожості корпусу. Передатне число, швидкість валів і приєднувальна геометрія мають відповідати конструкції конкретної машини.

Технічні характеристики DI-SAN DS321

DS321 має порівняно невелику масу та об’єм оливи, проте розрахований на високу частоту обертання. Тому для нього особливо важливі правильне встановлення, співвісність з’єднань і відповідність параметрів приводу значенням, установленим виробником.

Чому DS321 є підвищувальним редуктором

У технічній документації DI-SAN зазначено передатне число 1:2,07. Це означає, що вихідний вал обертається приблизно у 2,07 раза швидше за вхідний.

За вхідної швидкості 1000 об/хв розрахунок відповідно до опублікованого передатного числа дає близько 2070 об/хв. Виробник зазначає точне паспортне значення 2077 об/хв. Незначна різниця пояснюється округленням передатного числа в таблиці характеристик.

Термін «редуктор» у цьому випадку використовується як загальна назва механічної передачі. Фактично DS321 не знижує, а підвищує частоту обертання.

Збільшення швидкості супроводжується зменшенням крутного моменту. Тому за вихідних 2077 об/хв заявлений момент становить 49 Н·м. Це нормальне співвідношення для підвищувальної зубчастої передачі.

Вхідні 1000 об/хв — обов’язковий параметр

DS321 розрахований на вхідну швидкість 1000 об/хв. Це один із головних параметрів під час підбору редуктора для кукурудзяної жатки.

Значення 1000 об/хв стосується безпосередньо вхідного вала DS321. Воно не означає, що редуктор обов’язково з’єднується безпосередньо з валом відбору потужності комбайна або трактора. Між джерелом потужності та редуктором можуть бути встановлені інші елементи приводу, які формують необхідну вхідну швидкість.

Установлювати DS321 у привод, розрахований на інші вхідні оберти, без перевірки всієї кінематичної схеми не можна. Якщо подати на нього 540 об/хв, вихідна швидкість буде істотно нижчою за паспортні 2077 об/хв. Привод під’єднаного механізму не отримає передбаченого виробником режиму роботи.

Перевищення допустимої вхідної швидкості, навпаки, призведе до перевищення розрахункових обертів вихідного вала та додаткового навантаження на підшипники, зубчасті колеса й суміжні механізми.

Що означають вихідні 2077 об/хв

Паспортні 2077 об/хв — це швидкість вихідного вала редуктора DS321. Її не слід автоматично називати швидкістю конкретного робочого органа жатки.

Після редуктора в конструкції машини можуть використовуватися додаткові зубчасті, ланцюгові або пасові передачі. Фактична частота обертання під’єднаного механізму визначається повною кінематичною схемою жатки.

Тому під час заміни редуктора необхідно порівнювати не лише його вихідні оберти, а й положення вузла у приводі. Навіть редуктори з однаковим передатним числом можуть бути розраховані на різні місця встановлення та мати відмінну конфігурацію валів.

Потужність і крутний момент DS321

Заявлена вхідна потужність редуктора становить 15 к. с., або 11 кВт. Це характеристика самого DS321, а не загальна потужність, необхідна для роботи кукурудзяної жатки.

Жатка має кілька приводних контурів і робочих механізмів. Тому за значенням 11 кВт не можна визначати необхідну потужність комбайна або загальну потужність, яку споживає вся жатка.

Вихідний крутний момент DS321 становить 49 Н·м за 2077 об/хв. Ці показники узгоджуються із заявленою потужністю. Розрахунок за формулою зв’язку потужності, моменту та частоти обертання дає близько 10,7 кВт на вихідному валу. Різниця порівняно з вхідними 11 кВт пояснюється округленням паспортних параметрів і механічними втратами у передачі.

Чому моделі DS320–DS323 не є взаємозамінними

DI-SAN випускає кілька редукторів для кукурудзяних жаток, зокрема DS320, DS321, DS322 і DS323. Спільне призначення не робить ці моделі взаємозамінними.

Кожна модель має власне передатне число, робочу частоту обертання, потужність, крутний момент, конфігурацію валів і монтажну геометрію. DS321 необхідно встановлювати лише в той привод, параметри якого відповідають його характеристикам.

Використання невідповідної моделі може змінити швидкість робочого механізму, напрямок обертання або положення з’єднувальних валів. Тому позначення старого редуктора залишається головним вихідним параметром під час підбору заміни.

Як підібрати редуктор для кукурудзяної жатки

Перед замовленням DS321 необхідно перевірити:

1. Виробника та модель кукурудзяної жатки.
2. Маркування штатного редуктора.
3. Місце встановлення редуктора у приводній системі.
4. Необхідну вхідну швидкість.
5. Необхідну вихідну швидкість.
6. Передатне число.
7. Допустиму потужність і крутний момент.
8. Напрямок обертання валів.
9. Кількість і розміри валів.
10. Типи шліцьових з’єднань.
11. Монтажні розміри корпусу.
12. Розташування кріпильних отворів.

Якщо маркування старого агрегату не збереглося, для підбору потрібні фотографії редуктора, валів і кріплень, а також основні приєднувальні розміри.

Особливу увагу слід приділити передатному числу. Два зовні схожі редуктори можуть забезпечувати зовсім різні оберти та призначатися для різних ділянок приводу.

Олива та обслуговування DS321

Для редуктора DI-SAN DS321 виробник зазначає трансмісійну оливу SAE 90 або SAE 140. Номінальний об’єм становить 0,70 л.

Під час експлуатації необхідно контролювати рівень оливи та герметичність корпусу. Витікання навіть невеликої кількості мастильного матеріалу особливо критичне для компактного редуктора з невеликим об’ємом оливної ванни.

Перед початком роботи також перевіряють кріплення корпусу, стан з’єднань і наявність люфту валів. Висока вихідна швидкість потребує точного положення приводних елементів і відсутності вираженої вібрації.

Періодичність обслуговування та вибір оливи за в’язкістю мають відповідати інструкції кукурудзяної жатки й умовам її експлуатації. Змішувати різні оливи без підтвердження їхньої сумісності не слід.

Редуктор для кукурудзяної жатки від «Бас-Агро»

Компанія «Бас-Агро» постачає редуктори турецького виробника DI-SAN і допомагає перевіряти їхню сумісність із конкретною сільськогосподарською машиною.

На сайті компанії можна купити редуктор DI-SAN DS321 для кукурудзяної жатки. Перед замовленням рекомендується повідомити модель жатки, позначення старого редуктора та надати фотографії приєднувальних елементів.

Такий підхід дає змогу заздалегідь перевірити передатне число, параметри валів і монтажну геометрію, зменшивши ризик придбання несумісного агрегату.

DI-SAN DS321 — підвищувальний редуктор для кукурудзяної жатки з передатним числом 1:2,07. За вхідної частоти 1000 об/хв він забезпечує 2077 об/хв на виході та передає крутний момент 49 Н·м. Заявлена вхідна потужність становить 15 к. с., або 11 кВт.

Для змащування використовується олива SAE 90 або SAE 140, номінальний об’єм — 0,70 л. Маса редуктора становить 14 кг.

Під час вибору DS321 необхідно перевірити не лише призначення та потужність, а й вхідні оберти, передатне число, напрямок обертання, конфігурацію валів і монтажні розміри. Тільки повна відповідність параметрів гарантує правильну роботу редуктора у приводі кукурудзяної жатки.
